Normativa
UNE 211025 (Construcción y ensayos)
Directiva Baja Tensión: 2014/35/UE
Resistencia intrínseca al fuego: PH120
EN 50200 e IEC 60331-2
REGLAMENTO CPR nº 305/2011/UE:
Reacción al fuego (Cca-s1b,d1,a1)
Otras prestaciones en caso de incendio (cuando no sea de aplicación el Reglamento CPR):
IEC 60332-1-2, IEC 60332-3-24, IEC 60754-1 & 2 e IEC 61034-2.
Cumplimiento RoHS.
Certificados




Características técnicas y prestaciones
-
Multipolar
-
Conductor flexible (clase 5) mm2
-
Temperatura máx. servicio: 90ºC / 250ºC
-
300 / 500 V C.A.
-
Extra-deslizante
-
Fácil pelado
-
Fácil instalación
-
Protección frente a perturbaciones electromagnéticas
Comportamiento en caso de incendio
-
Resistencia al fuego
-
Cca-s1b,d1,a1 (reacción al fuego)
-
No propagador de incendio
-
Baja emisión de calor
-
Reducida caída de gotas inflamables
-
Baja emisión y opacidad de los humos
-
Baja acidez y conductividad gases: pH<4,3 2,5 µS/mm
-
Libre de halógenos
-
Baja emisión de gases tóxicos
Usos y aplicaciones
-
Servicios de seguridad en caso de incendio
-
Locales de pública concurrencia
-
Uso industrial
-
Uso interior
Presentación y embalajes
-
Rollo
-
Bobina
Características funcionales
-
Designación técnica:
SOZ1-K (AS+) 300/500 V PH120
-
Descripción constructiva:

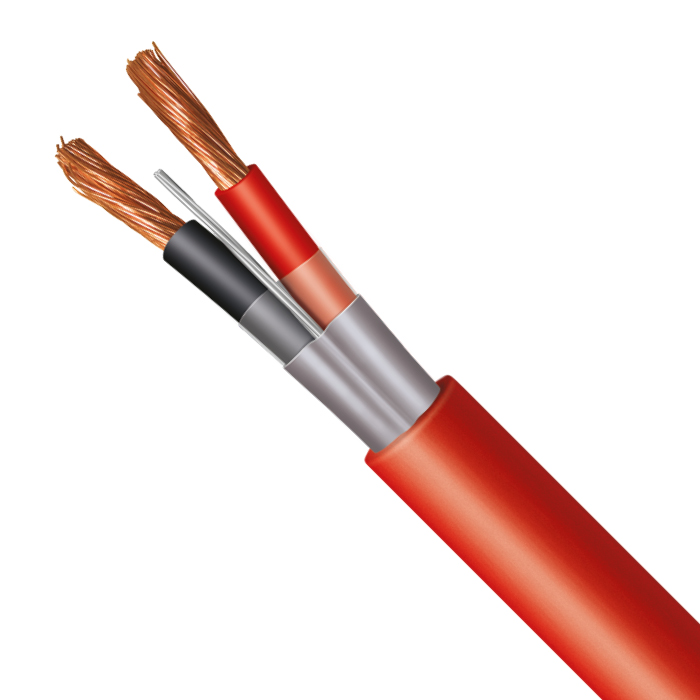

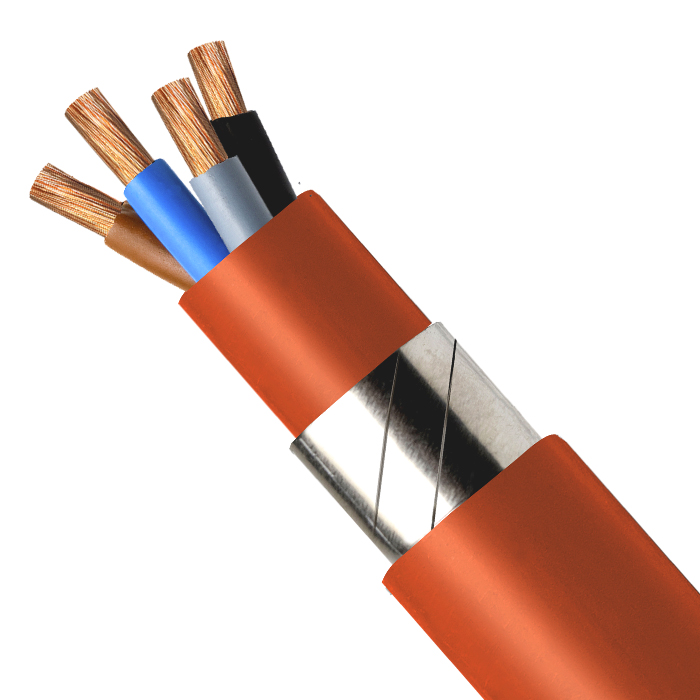

Cable multiconductor apantallado de alta seguridad reforzada (AS+) con resistencia intrínseca al fuego, libre de halógenos.
CONSTRUCCIÓN:
Conductor: Cobre recocido, flexible, clase 5 s/ UNE-EN 60228 e IEC 60228.
Aislamiento: Material reticulado con base de Silicona. Identificación: 2x - rojo y negro.
Pantalla: Cinta de Al/PET junto con un conductor de drenaje de cobre estañado.
Cobertura pantalla (100 %).
Cubierta exterior: Poliolefina termoplástica libre de halógenos.
Color de cubierta: rojo (o naranja bajo consulta y MOQ).
Gama: Multiconductor. Formaciones: 2x1,5 mm2 & 2x2,5 mm2. -
Tensión nominal:
300/500 V
-
Temperatura máxima del conductor en servicio permanente:
90 ºC
-
Temperatura máxima en el conductor en caso de cortocircuito:
250 ºC (t<5s)
-
Tensión ensayo:
2 kV (15 min)
-
Color:
Cubierta: Rojo (o naranja bajo pedido). Aislamiento: 2x - rojo y negro.
-
Comportamiento en caso de incendio:
Resistencia al fuego: PH120 (EN 50200, IEC 60331-2).
Reacción al fuego (CPR - EN 50575 & EN 13501-6): Clase Cca-s1b,d1,a1.
Otras prestaciones en caso de incendio (cuando no sea de aplicación el Reglamento CPR): Resistencia intrínseca al fuego, no propagador de la llama, no propagador del incendio, libre de halógenos y reducida emisión de gases y humos, siendo estos de baja opacidad/toxicidad/corrosividad/conductividad
(EN 50200, IEC 60331-2, IEC 60332-1-2, IEC 60332-3-24, IEC 61034-2, IEC 60754-1 e IEC 60754-2). -
Tipo de instalación:
Fija
-
Guía de utilización:
Cable apantallado con resistencia intrínseca al fuego, recomendado para aquellos circuitos eléctricos en los que se requiera protección frente a perturbaciones e interferencias electromagnéticas. Específicamente diseñado para utilizar en circuitos de seguridad asociados a equipos de lucha contra incendios, señalización y sistemas de detección y alarma (pulsadores, detectores...).
Adecuado para instalación dentro de tubos, canales protectoras o bandejas portacables.
— Rango de temperaturas ambiente de utilización:
Mínima: -30 °C (instalación fija, protegida y sin exposición a daños mecánicos, choques o vibraciones).
Máxima: +70 °C.
— Temperatura mínima de tendido durante su instalación y montaje de accesorios: 0 ºC.
Esta temperatura es válida para los cables en sí, no para el entorno. En el caso de que los cables tengan una temperatura inferior deberán ser calentados.
— Radio de curvatura mínimo (posición final): 10xD. D=diámetro exterior del cable (mm).
— Esfuerzo máximo de tracción durante la instalación:
F = 50xS (N). "S" = sección nominal del conductor (mm2). Aplicado sobre los conductores de cobre.
F = 3xD2 (N). "D" = diámetro exterior (mm). Aplicado sobre la cubierta exterior. -
Instrucciones técnicas:
REBT ITC-BT 28.
RSCIEI
CTE -
Conductor:
Flexible
-
Libre de halógenos:
Sí
-
Armado:
No
