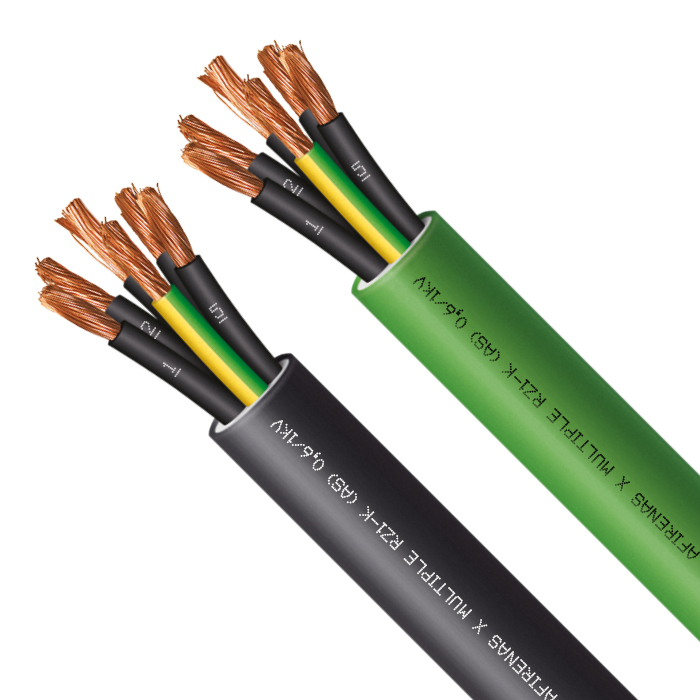

AFIRENAS X MULTIPLE RZ1-K (AS) 0,6/1 kV

Características funcionales

• Designación técnica:
  RZ1-K(AS) 0,6/1 kV
• Descripción constructiva:
  IEC 60502-1  (Construcción y ensayos)

  DESCRIPCIÓN CONSTRUCTIVA:

  - CONDUCTOR:
  Conductor de cobre electrolítico, recocido, flexible de clase 5 según EN 60228 / IEC 60228.

  - AISLAMIENTO:
  Aislamiento de polietileno reticulado (XLPE) según norma IEC 60502-1.

  - Cableado helicoidal de los conductores aislados.

  - RELLENO:
  Opcional. Material termoplástico libre de halógenos compatible con la temperatura máxima de operación en el conductor y con el material de aislamiento y cubierta.

  - CUBIERTA:
  Cubierta exterior extruida de poliolefina termoplástica libre de halógenos del tipo ST8 según norma IEC 60502-1. Color de la cubierta: Negro o verde.

  Se presentan en formaciones multipolares de 6 a 30 fases aisladas. Sección de 1,5 mm² y 2,5 mm².

  IDENTIFICACIÓN CONDUCTORES AISLADOS (cables multiconductores):
  Para cables multiconductores con 6 o más conductores aislados, la identificación se realizará según norma EN 50334.

  Todos los conductores aislados serán de color negro y tendrán una inscripción a lo largo de su longitud, excepto uno de ellos que tendrá coloración Amarillo-Verde (sin inscripción). La inscripción estará compuesta de marcas repetidas a intervalos regulares a lo largo del conductor aislado.

  Cada marca contiene la siguiente información:
     • Un número de referencia comenzando desde 1 según el número de conductores aislados.
     • Una barra que subraya el número e indica la dirección en la que debe leerse.
• Tensión nominal:
  0.6/1 kV
• Temperatura máxima del conductor en servicio permanente:
  90ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  250ºC
• Tensión ensayo:
  3,5 kV
• Color:
  CUBIERTA: Negra o verde / AISLAMIENTO: EN 50334 (N-1 conductores aislados negros numerados + 1 conductor aislado A/V)
• Comportamiento en caso de incendio:
  - No propagador de la llama: UNE-EN 60332-1-2 / EN 60332-1-2 / IEC 60332-1-2
  - No propagador del incendio: UNE-EN 60332-3-24 / IEC 60332-3-24
  - Baja emisión de gases tóxicos: UNE-EN 60754-1 / IEC 60754-1
  - Baja opacidad de humos: UNE-EN 61034-2 / IEC 61034-2
  - Bajo índice de acidez de los gases de combustión: UNE-EN 60754-2 / IEC 60754-2

  Cca-s1b,d1,a1 - ( UE - Reacción al fuego- Reglamento CPR).
• Tipo de instalación:
  Fija
• Guía de utilización:
  Está especialmente indicado para su utilización en circuitos de mando y control de redes de distribución, instalaciones en locales de pública concurrencia, locales con riesgo de incendio y explosión, túneles y, en general, siempre que exista un importante riesgo de incendio o donde se requiera una baja emisión de humos y gases corrosivos en caso de incendio (p. ej. edificios de gran altura, instalaciones con grandes acumulaciones de cable y recorridos verticales, etc.).

  Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.

  — Rango de temperaturas ambiente de utilización:
  Mínima: - 30 °C (instalación fija, protegida y sin exposición a daños mecánicos, choques o vibraciones).
  Máxima: + 60 °C.

  — Temperatura mínima de tendido durante su instalación y montaje de accesorios: 0 ºC.
  Esta temperatura es válida para los cables en sí, no para el entorno. En el caso de que los cables tengan una temperatura inferior deberán ser calentados.

  — Radio de curvatura mínimo (posición final):
  4xD (D<25); 5xD(25≤D≤50); 6xD(D>50). D=diámetro exterior del cable (mm).

  — Esfuerzo máximo de tracción durante la instalación:
  F = 50xS (N). "S" = sección nominal del conductor (mm²). Aplicado sobre los conductores de cobre.
  F = 5xD² (N). "D" = diámetro exterior (mm). Aplicado sobre la cubierta exterior.
• Instrucciones técnicas:
  .
• Conductor:
  Flexible
• Libre de halógenos:
  Sí
• Armado:
  No
