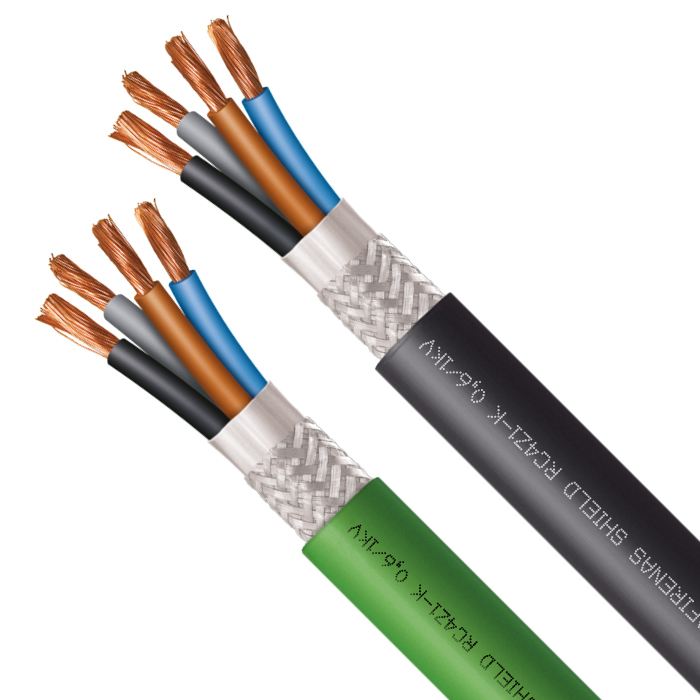

Afirenas SHIELD RC4Z1-K 0,6/1 kV

Normativa

IEC 60502-1
(Construcción y ensayos)

Directiva Baja Tensión: 2014/35/UE

REGLAMENTO CPR nº 305/2011/UE:
Reacción al fuego (Eca)

Otros comportamientos en caso de incendio (cuando no sea aplicable el Reglamento CPR):
IEC 60332-1-2, IEC 60332-3-24, IEC 60754-1, IEC 60754-2 & IEC 61034-2.

Cumplimiento RoHS

Certificados

Logo del certificado Directiva de Baja Tensión (LVD): 2014/35/UELogo del certificado Conforme a CPRLogo del certificado Marcado CELogo del certificado RoHS

Características técnicas y prestaciones

  • Unipolar Propiedad del cable: Unipolar
  • Multipolar Propiedad del cable: Multipolar
  • Conductor flexible (clase 5) mm2 Propiedad del cable: Conductor flexible (clase 5) mm2
  • Temperatura máx. servicio: 90ºC / 250ºC Propiedad del cable: Temperatura máx. servicio: 90ºC / 250ºC
  • 0,6/1 (1,2) kV C.A Propiedad del cable: 0,6/1 (1,2) kV C.A
  • Resistencia al frío Propiedad del cable: Resistencia al frío
  • Fácil pelado Propiedad del cable: Fácil pelado
  • Protección frente a perturbaciones electromagnéticas Propiedad del cable: Protección frente a perturbaciones electromagnéticas

Comportamiento en caso de incendio

  • Eca (reacción al fuego) Propiedad del cable: Eca (reacción al fuego)
  • No propagador de la llama Propiedad del cable: No propagador de la llama
  • No propagador de incendio Propiedad del cable: No propagador de incendio
  • Baja emisión y opacidad de los humos Propiedad del cable: Baja emisión y opacidad de los humos
  • Baja acidez y conductividad gases: pH<4,3 2,5 µS/mm Propiedad del cable: Baja acidez y conductividad gases: pH<4,3 2,5 µS/mm
  • Libre de halógenos Propiedad del cable: Libre de halógenos
  • Baja emisión de gases tóxicos Propiedad del cable: Baja emisión de gases tóxicos

Usos y aplicaciones

  • Mando y control Propiedad del cable: Mando y control
  • Líneas de distribución y acometidas Propiedad del cable: Líneas de distribución y acometidas
  • Uso industrial Propiedad del cable: Uso industrial
  • Uso exterior Propiedad del cable: Uso exterior

Presentación y embalajes

  • Bobina Propiedad del cable: Bobina

Descargas:

Ficha técnica

Características funcionales

  • Designación técnica:
    RC4Z1-K 0,6/1 kV
  • Descripción constructiva:
    IEC 60502-1 (Construcción y ensayos)

    1- CONDUCTOR:
    Cobre recocido, flexible de clase 5 según UNE-EN 60228/ EN 60228 / IEC 60228.

    2- AISLAMIENTO:
    Polietileno reticulado (XLPE) de acuerdo con la norma IEC 60502-1. El aislamiento también cumple con lo estipulado para el polietileno reticulado tipo DIX 3 según norma UNE-HD 603-1.
    Identificación de las fases aisladas:
    - De 2 a 5 conductores aislados: Coloración s/HD 308 S2
       2X - marrón y azul
       3G - marrón, azul y amarillo/verde
       3X - marrón, negro y gris
       4G - marrón, negro, gris y amarillo/verde
       4X - marrón, negro, gris y azul
       5G - marrón, negro, gris, azul y amarillo/verde
    - Para más de 5 conductores aislados: Negros numerados + A/V s/ EN 50334.

    Cableado de fases aisladas.
    Cableado helicoidal de los conductores aislados (para cables multiconductores).

    3 y 4- PANTALLA:
    Cinta Aluminio/poliéster + trenza Cu Sn.
    Cobertura de la pantalla 100 % (cobertura trenza Cu Sn > 65 %).
    Otras coberturas o materiales de pantalla bajo solicitud.


    5 - CUBIERTA:
    Poliolefina termoplástica tipo ST8 según IEC 60502-1 (tipo DMZ-E según norma UNE 21123-4).
    Disponible con cubierta de color verde o negro.

    Formaciones unipolares y multipolares.
    1x(16-...-185) mm2
    2x(1,5-...-50) mm2 / 3x o G(1,5-...-35) mm2 / 4x o G(1,5-...-25) mm2 / 5G(1,5-...-25) mm2 (6-...-27) / 1,5 mm2 / (6-...-27)G2,5 mm2.
  • Tensión nominal:
    0.6/1 kV
  • Temperatura máxima del conductor en servicio permanente:
    90ºC
  • Temperatura máxima en el conductor en caso de cortocircuito:
    250ºC (t<5s)
  • Tensión ensayo:
    3,5 kV (5 min.)
  • Color:
    CUBIERTA: Negra o verde / AISLAMIENTO: Multiconductores de 2 a 5: HD 308 S2. / Multiconductores de 6 a 30: EN 50334.
  • Comportamiento en caso de incendio:
    REACCIÓN AL FUEGO (Reglamento CPR):
    El cable AFIRENAS SHIELD RC4Z1-K 0,6/1 kV a efectos de cumplimiento del Reglamento de productos de la construcción (UE) nº 305/2011 y la norma EN 50575:2014+A1:2016 posee una clasificación de reacción al fuego Eca y está sujeto al Sistema "3" de Evaluación y Verificación de la Constancia de las prestaciones (EVCP):
    - Prestaciones declaradas:  Eca
    - No propagador de la llama: EN 60332-1-2; IEC 60332-1 (H≤425 mm)

    Otras características (cuando no sea aplicable el Reglamento CPR):
    - No propagador de la llama: UNE-EN 60332-1-2 / IEC 60332-1-2
    - No propagador del incendio: UNE-EN 60332-3-24 / IEC 60332-3-24 (cat. C)
    - Baja emisión de gases tóxicos: UNE-EN 60754-1 / IEC 60754-1 (HCl < 0,5 %)
    - Baja opacidad de los humos: UNE-EN 61034-2, IEC 61034-2 (Transmitancia > 60 %)
    - Bajo índice de acidez de los gases de combustión: EN 60754-2; IEC 60754-2 (pH>4,3 y conductividad de los gases < 2,5 microSiemens/mm).
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    Cable apantallado indicado para instalaciones fijas en las que se requiera protección electromagnética.

    Especialmente diseñado para ser utilizado como cable de energía, mando o control (p. ej. variadores de frecuencia (s≤10 mm2), control de electroválvulas, arranque de autómatas y máquinas, regulación...) en instalaciones industriales o en toda instalación donde se precise baja emisión de gases tóxicos/corrosivos y baja opacidad de humos.

    Ideal cuando se requiere proteger al propio cable, a cables de señal cercanos o a equipos electrónicos frente a posibles perturbaciones e interferencias.

    Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.

    Su gran flexibilidad les hace especialmente prácticos en instalaciones de geometría compleja.
  • Instrucciones técnicas:

    REBT (España):
    ITC-BT 07: Redes subterráneas de distribución;
    ITC-BT 09: Instalaciones de alumbrado exterior: 5.2.1 Redes de alimentación subterráneas. 6.2 Instalación en el interior de los soportes. 7.2 Instalación de luminarias suspendidas;
    ITC-BT 11: Redes de distribución de energía eléctrica. Acometidas subterráneas
    ITC-BT 20: Instalaciones interiores o receptoras;
    ITC-BT 30: Instalaciones en locales de características especiales
  • Conductor:
    Flexible
  • Libre de halógenos:
  • Armado:
    No
