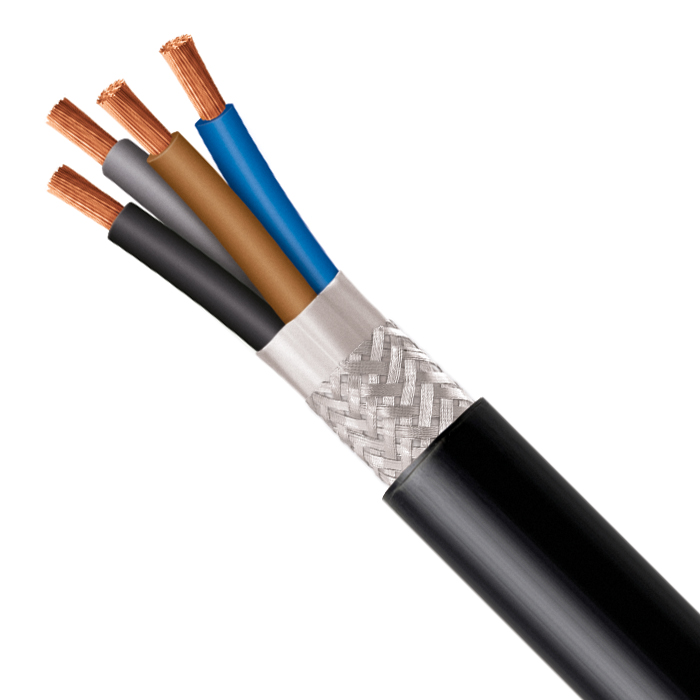

Barryflex SHIELD VC4V-K 0,6/1 kV

Características funcionales

• Designación técnica:
  VC4V-K 0,6/1 kV
• Descripción constructiva:
  UNE 21123-1 e IEC 60502-1 (Construcción y ensayos)

  - CONDUCTOR:
  Cobre recocido, flexible de clase 5 según UNE EN 60228/ EN 60228 / IEC 60228.

  - AISLAMIENTO:
  PVC del tipo PVC/A según norma IEC 60502-1.
  Identificación de las fases aisladas:
  - De 2 a 5 conductores aislados: Coloración s/HD 308 S2
  - Para más de 5 conductores aislados: Negros numerados + A/V s/ EN 50334.

  Cableado de fases aisladas.
  Cableado helicoidal de los conductores aislados (para cables multiconductores).

  - PANTALLA:
  Cinta de Aluminio/poliéster + Trenza de hilos de cobre estañado.
  Cobertura: 100 %.

  - CUBIERTA:
  PVC tipo ST1 según norma IEC 60502-1. Color negro.

  Formaciones unipolares y multipolares de 1 a 5 fases aisladas. S= De 1,5 a 25 mm².
  También disponible en cables multiconductores de 6 a 27 conductores aislados con secciones nominales de 1,5 o 2,5 mm2.

  Colores de los aislamientos cables multiconductores:
  2x - marrón y azul
  3x - marrón, negro y gris
  3G - marrón, azul y amarillo/verde
  4x - marrón, negro, gris, azul
  4G - marrón, negro, gris, amarillo/verde
  5G - marrón, negro, gris, azul, amarillo/verde
• Tensión nominal:
  0.6/1 kV
• Temperatura máxima del conductor en servicio permanente:
  70ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  160ºC
• Tensión ensayo:
  3,5 kV (5 min.)
• Color:
  CUBIERTA: Negra / AISLAMIENTO (multipolares): Según HD 308 S2, UNE 21089-1
• Comportamiento en caso de incendio:
  REACCIÓN AL FUEGO (Reglamento CPR):
  El cable BARRYFLEX SHIELD VC4V-K 0,6/1 kV a efectos de cumplimiento del Reglamento de productos de la construcción (UE) nº 305/2011 y la norma EN 50575:2014+A1:2016 posee una clasificación de reacción al fuego Eca y está sujeto al Sistema "3" de Evaluación y Verificación de la Constancia de las prestaciones (EVCP):

  - Prestaciones declaradas:  Eca
  (EN 60332-1-2; IEC 60332-1-2 (H≤425 mm) – no propagador de la llama)

  - DoP: ME1000VC4VK


  Consulte la gama clasificada en la sección CPR de nuestra página web.

  ^{La etiqueta del embalaje (rollo, carrete o bobina) de estos cables poseerá el marcado CE que indica el Reglamento CPR UE nº 305/2011 artículos 8 y 9.}
• Tipo de instalación:
  Fija
• Guía de utilización:
  Cable apantallado indicado para instalaciones fijas en las que se requiera protección
  electromagnética.  Está especialmente indicado para su utilización como cable de mando y control en instalaciones industriales (control de electroválvulas, arranque de autómatas y máquinas, regulación…).
  Su gran flexibilidad les hace especialmente prácticos en instalaciones de geometría compleja.
  Adecuados para instalaciones interiores y exteriores.
• Instrucciones técnicas:

  REBT:
  ITC-BT 07: Redes subterráneas de distribución;
  ITC-BT 09: Instalaciones de alumbrado exterior: 5.2.1 Redes de alimentación subterráneas. 6.2 Instalación en el interior de los soportes. 7.2 Instalación de luminarias suspendidas;
  ITC-BT 11: Redes de distribución de energía eléctrica. Acometidas subterráneas
  ITC-BT 20: Instalaciones interiores o receptoras;
  ITC-BT 30: Instalaciones en locales de características especiales.
• Conductor:
  Flexible
• Libre de halógenos:
  No
• Armado:
  No
