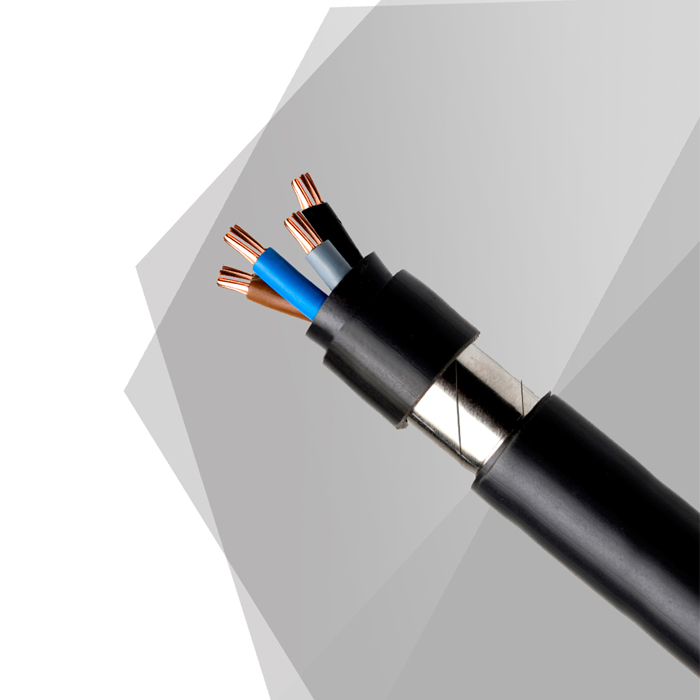

Barrynax RVFAV/RVFV

Características funcionales

• Designación técnica:
  RVFAV 0,6/1 kV (unipolares) /  RVFV 0,6/1 kV (multipolares)
• Descripción constructiva:
  UNE 21123-2 / IEC 60502-1 (Construcción y ensayos)

  - CONDUCTOR:
  Conductor de cobre electrolítico, recocido, rígido de clase 1(sección 1,5/2,5 y 4 mm²) ó 2(sección 6 mm² hasta 300 mm²) según norma UNE EN 60228 / EN 60228 / IEC 60228.
  - AISLAMIENTO:
  Aislamiento de polietileno reticulado (XLPE) según IEC 60502-1 / tipo DIX 3 según UNE HD 603-1.
  - Cableado helicoidal de los conductores aislados.
  - RELLENO:
  Opcional para cables multiconductores. Material termoplástico compatible con la temperatura máxima de operación en el conductor y con el material de aislamiento y cubierta.
  - CUBIERTA INTERIOR:
  Cubierta interior (asiento) de PVC tipo tipo ST2 según IEC 60502-1 / tipo DMV-18 según norma UNE HD 603-1.
  - ARMADURA:
  Armadura formada por dos flejes de acero (RVFV) o aluminio para unipolares (RVFAV), aplicados en forma de hélice.
  - CUBIERTA EXTERIOR:
  Cubierta exterior de PVC tipo tipo ST2 según IEC 60502-1 / tipo DMV-18 según norma UNE HD 603-1.

  Formaciones unipolares y multipolares de 1 a 5 fases aisladas.

  Secciones:
  RVFAV, de 10 a 300 mm²;
  RVFV, de 1.5 a 240 mm².

  IDENTIFICACIÓN CONDUCTORES AISLADOS (cables multiconductores):
           2x - marrón y azul
           3x - marrón, negro y gris
           3G - marrón, azul y amarillo/verde
           4x - marrón, negro, gris, azul
           4G - marrón, negro, gris, amarillo/verde
           5G - marrón, negro, gris, azul, amarillo/verde
• Tensión nominal:
  0.6/1 kV
• Temperatura máxima del conductor en servicio permanente:
  90ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  250ºC
• Tensión ensayo:
  3,5 kV
• Color:
  negro
• Comportamiento en caso de incendio:
  REACCIÓN AL FUEGO (Reglamento CPR):
  El cable BARRYNAX AR-FLEJE RVFAV / RVFV 0,6/1 kV a efectos de cumplimiento del Reglamento de productos de la construcción (UE) nº 305/2011 y la norma EN 50575:2014+A1:2016 posee una clasificación de reacción al fuego Eca y está sujeto al Sistema "3" de Evaluación y Verificación de la Constancia de las prestaciones (EVCP):

  - Prestaciones declaradas:  Eca
  (EN 60332-1-22; IEC 60332-1-2 (H≤425 mm) – no propagador de la llama)

  - DoP: ME1000RVFV

  - Gama: Cables con un diámetro exterior desde 11,3 mm hasta 75,0 mm

  - Código de identificación único del producto tipo: AR-FLEJE RVFAV/RVFV CPR

  ^{La etiqueta del embalaje (rollo, carrete o bobina) de estos cables poseerá el marcado CE que indica el Reglamento CPR UE nº 305/2011 artículos 8 y 9.}
• Tipo de instalación:
  Fija
• Guía de utilización:
  Está especialmente indicado para su utilización en instalaciones fijas que puedan estar sometidas a posibles agresiones mecánicas y/o cizalladuras.

  Se recomienda su utilización en plantas de producción o instalaciones agrícolas y ganaderas donde el riesgo de daño mecánico o la presencia de roedores puedan suponer una amenaza para la integridad del cable. Así mismo se recomienda utilizarlos en instalaciones de alumbrado público.

  “Son adecuados para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no. Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. No aptos para instalaciones de alimentación de bombas sumergidas.” (UNE 21123-2).
• Instrucciones técnicas:

  REBT:
  ITC-BT 07: Redes subterráneas de distribución;
  ITC-BT 09: Instalaciones de alumbrado exterior: 5.2.1.Redes de alimentación subterráneas;
  ITC-BT 20: Instalaciones interiores o receptoras.
  ITC-BT 30: Instalaciones en locales de características especiales. Locales húmedos y mojados.
• Conductor:
  Rígido
• Libre de halógenos:
  No
• Armado:
  Si
