PRECAB Z1-K

Normativa

EN 61386-1 y 22 / IEC 61386-1 y 22
TUBO PRECAB ICTA 3422
NTP 370.252, NTP 370.266-3-31, NTP 370.265
EN 50525-3-31, UNE 211002, PE Nº 2/20
(SEC Chile)
AFIRENAS-L H07Z1-K

IEC 60695-2-4/1:1991
No propagador de la llama (tubo)
IEC 60332-1-2, IEC 60332-3-24, IEC 60754-1 y 2, IEC 61034-2
No propagador de la llama (cable)

Directiva Baja Tensión2014/35/UE

Cumplimiento RoHS

Certificados

Logo del certificado Certificado AENORLogo del certificado Certificado CERTIFLogo del certificado Certificado LCIE (NF)Logo del certificado Conforme a CPRLogo del certificado Marcado CELogo del certificado RoHS

Características técnicas y prestaciones

  • Flexible Propiedad del cable: Flexible
  • Conductor flexible (clase 5) mm2 Propiedad del cable: Conductor flexible (clase 5) mm2
  • Temperatura máx. servicio: 70ºC / 160ºC Propiedad del cable: Temperatura máx. servicio: 70ºC / 160ºC
  • Protección mecánica Propiedad del cable: Protección mecánica
  • Ahorro de tiempo Propiedad del cable: Ahorro de tiempo
  • Fácil instalación Propiedad del cable: Fácil instalación

Comportamiento en caso de incendio

  • B2ca-s1a,d1,a1 (reacción al fuego) Propiedad del cable: B2ca-s1a,d1,a1 (reacción al fuego)
  • No propagador de la llama Propiedad del cable: No propagador de la llama
  • No propagador de incendio Propiedad del cable: No propagador de incendio
  • Baja emisión de calor Propiedad del cable: Baja emisión de calor
  • Reducida caída de gotas inflamables Propiedad del cable: Reducida caída de gotas inflamables
  • Baja emisión y opacidad de los humos Propiedad del cable: Baja emisión y opacidad de los humos
  • Baja acidez y conductividad gases: pH<4,3 2,5 µS/mm Propiedad del cable: Baja acidez y conductividad gases: pH<4,3 2,5 µS/mm
  • Libre de halógenos Propiedad del cable: Libre de halógenos
  • Baja emisión de gases tóxicos Propiedad del cable: Baja emisión de gases tóxicos

Usos y aplicaciones

  • Cableado interno de cuadros o equipos Propiedad del cable: Cableado interno de cuadros o equipos
  • BD2, BD3, BD4 (túneles, rascacielos…) Propiedad del cable: BD2, BD3, BD4 (túneles, rascacielos…)
  • Locales de pública concurrencia Propiedad del cable: Locales de pública concurrencia
  • Residencial Propiedad del cable: Residencial
  • Uso interior Propiedad del cable: Uso interior

Presentación y embalajes

  • Rollo Propiedad del cable: Rollo


Características funcionales

  • Designación técnica:
    Tubo PRECAB ICTA 3422 + AFIRENAS-L H07Z1-K(AS) TYPE2
  • Descripción constructiva:
    TUBO PRECAB: EN 61386-1 y 22 / IEC 61386-1 y 22
    AFIRENAS-L H07Z1-K(AS) TYPE2: EN 50525-3-31, UNE 211002, NTP 370.252, NTP 370.266-3-31, NTP 370.265, PE Nº 2/20 (SEC Chile)).


    DESCRIPCIÓN CONSTRUCTIVA:

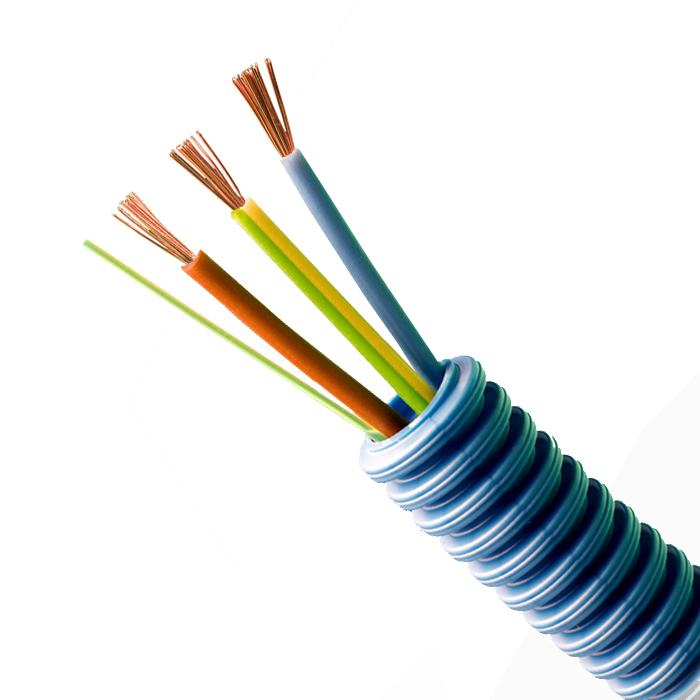

    Tubo corrugado con bajo contenido en halógenos tipo ICTA 3422 + conductor aislado AFIRENAS-L H07Z1-K(AS) TYPE2

    TUBO PRECAB ICTA 3422: (EN 61386-1/22 e IEC 61386-1/22)
    Tubo corrugado curvable, transversalmente elástico fabricado en compuesto de polipropileno de color azul, no propagador de la llama, con bajo contenido en halógenos y código de clasificación 3422 de diámetros exteriores 16, 20 y 25 mm.

    AFIRENAS-L H07Z1-K(AS)   (LSOHF 70):
     TYPE2
    (EN 50525-3-31, UNE 211002, NTP 370.252, NTP 370.266-3-31, NTP 370.265, PE Nº 2/20 (SEC Chile))
    Conductor:
    Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE EN 60228/ IEC 60228.
    Secciones de 1,5 a 6 mm2.
    Aislamiento:
    Aislamiento de material termoplástico HFFR a base de poliolefina del tipo TI 7 de la norma UNE EN 50363-7, aplicado por extrusión sobre el conductor.
    Color: azul, verde-amarillo, marrón, gris y negro. Sección de 1.5 a 6 mm2. Nº de conductores: de 1 a 7.
    Otros colores y composiciones, por favor, consulte con nuestro Dpto. Comercial.


    GUÍA:
    Todas las referencias llevan una guía de poliamida con alta carga de rotura de 1mm. de diámetro, no propagadora de la llama y libre de halógenos.
  • Tensión nominal:
    450/750 V
  • Temperatura máxima del conductor en servicio permanente:
    70ºC
  • Temperatura máxima en el conductor en caso de cortocircuito:
    160ºC
  • Tensión ensayo:
    2,5 kV (H07Z1-K(AS))
  • Color:
    --/ Color del aislamiento: azul, verde-amarillo, marrón, gris y negro. Tubo azul
  • Comportamiento en caso de incendio:
    Cable AFIRENAS-L H07Z1-K(AS) TYPE2:
       - No propagador de la llama: UNE EN 60332-1-2 / EN 60332-1-2 / IEC 60332-1-2
       - No propagador del incendio: UNE EN 60332-3-24 / IEC 60332-3-24
       - Baja emisión de gases tóxicos: UNE EN 50267-2-1 / IEC 60754-1
       - Baja opacidad de humos: UNE EN 61034-2 / IEC 61034-2
       - Bajo índice de acidez de los gases de combustión: UNE EN 50267-2-2 / IEC 60754-2

    Tubo:
       - No propagador de la llama: IEC 60695-2-4/1:1991)
       - Bajo contenido en halógenos
       - Baja emisión de gases tóxicos y corrosivos
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    Para montajes empotrados, en hueco de fábrica o embebidos en hormigón.

    Para instalaciones donde se requieran características especiales de baja emisión de humos y gases
    corrosivos en caso de incendio, o en instalaciones de pública concurrencia.
    Especialmente recomendados para instalaciones de pública concurrencia (hospitales, cines, escuelas,
    aeropuertos, centros comerciales, ...), cuando los cables se instalan en mazos y en cualquier otra instalación que requieran las citadas características especiales en caso de incendio.

    TEMPERATURAS DE SERVICIO
    Tubo PRECAB:
          Temperatura máxima: 90 ºC
          Temperatura mínima: -5 ºC
    Conductor aislado BARRYFLEX H07V-K:
          Tª máxima en servicio permanente 70ºC
          Tª máxima en cortocircuito 160ºC

    Con Precab, ahorre material, tiempo y recursos humanos, mejorando, de este modo, la rentabilidad de su
    negocio.


    Las instalaciones eléctricas convencionales precisan de dos procesos esenciales:
    - por un lado, la colocación de los conductos entre los distintos puntos de alimentación, demanda, conexión y protección.
    - por otro, la introducción de los cables en los conductos para su posterior conexión, utilizando guías previas o posteriormente introducidas.

    Esta combinación suele provocar dificultades en el guiado de los cables y, en ocasiones, un perjuicio para la seguridad de la instalación, debido a lo inadecuado de las características dimensionales del tubo preinstalado con respecto a la selección de los cables que irán instalados en su interior.

    Con la utilización de sistema Precab ambos procesos son realizados de una sola vez, simplificando la instalación y generando un importante ahorro de personal, tiempo y material que mejorará de manera sustancial la rentabilidad de sus instalaciones.
  • Instrucciones técnicas:
    .
  • Conductor:
    Flexible
  • Libre de halógenos:
  • Armado:
    No
