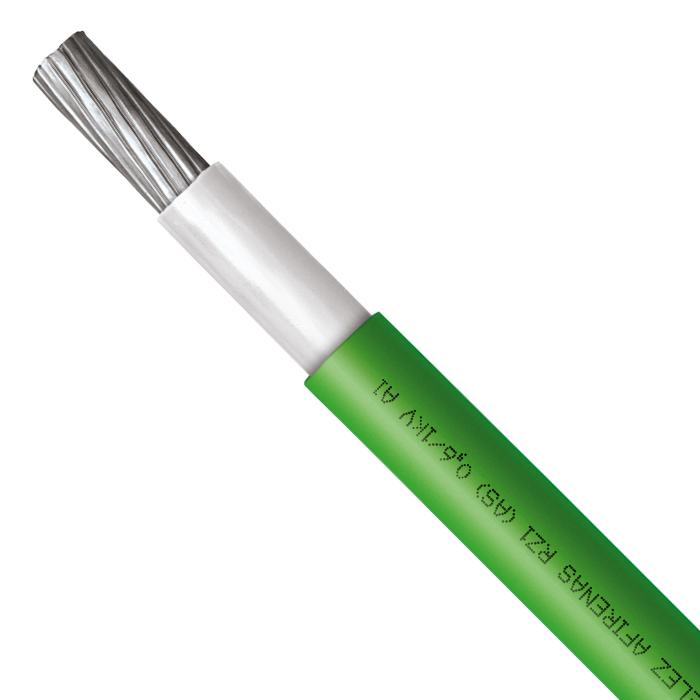

AFIRENAS RZ1 (AS) 0,6/1 kV AL

Características funcionales

• Designación técnica:
  RZ1 (AS) 0,6/1 kV Al
• Descripción constructiva:
  Cables unipolares con conductor de aluminio, aislamiento de polietileno reticulado y cubierta termoplástica libre de halógenos.


  CONSTRUCCIÓN:
  - Conductor: Aluminio, clase 2 compactado s/ UNE-EN IEC 60228.
  - Aislamiento: Polietileno reticulado (XLPE) tipo DIX 3 s/ UNE-HD 603-1 (tabla 2A).
  - Cubierta exterior: Poliolefina termoplástica libre de halógenos, tipo ST8 s/IEC 60502-1 y tipo DMZ-E s/UNE 21123-4.


  Siempre formaciones unipolares. Secciones nominales: 1x(25-...-630) mm².


  - Marca métrica incluida en el marcado sobre cubierta exterior (cada 1,0 m).
  - Embalajes 100% renovables. Bobinas de madera (PEFC y SFC).

  Tensión asignada (Uo/U): 0,6/1 kV CA ; 1,5 kV CC.
  Tensión más elevada de la red (Um): 1,2 kV CA ; 1,8 kV CC.
• Tensión nominal:
  0.6/1 kV
• Temperatura máxima del conductor en servicio permanente:
  90ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  250ºC (t<5s)
• Tensión ensayo:
  3,5 kV CA (5 minutos)
• Color:
  Color cubierta: Verde
• Comportamiento en caso de incendio:
  Reacción al fuego (Reglamento CPR, EN 50575 & EN 13501-6): Cca-s1b,d1,a1.

  Otras prestaciones en caso de incendio (cuando no sea de aplicación el Reglamento CPR):
  No propagador de la llama, no propagador del incendio, libre de halógenos y reducida emisión de gases y humos, siendo estos de baja opacidad/toxicidad/corrosividad/conductividad (IEC 60332-1-2, IEC 60332-3-24, IEC 61034-2, IEC 60754-1, IEC 60684-2 e IEC 60754-2).
• Tipo de instalación:
  Fija
• Guía de utilización:
  Especialmente indicado como cable de energía en locales de pública concurrencia, locales con riesgo de incendio o explosión, edificios de gran altura, túneles y en cualquier otra instalación que requiera un especial comportamiento en caso de incendio (p. ej. instalaciones con mazos y gran acumulación de cables, canalizaciones verticales, etc.). También está indicado para el cableado de líneas generales de alimentación (REBT ITC-BT 14) y derivaciones individuales (REBT ITC-BT 15).

  Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubo o enterrados.

  Rango de temperaturas:
  ·Temperatura ambiente mínima de utilización: - 30 °C (estático en instalación fija, protegido y sin exposición a daños mecánicos, choques o vibraciones).
  ·Temperatura ambiente máxima de utilización: + 70 °C
  ·Temperatura máxima durante el almacenamiento: + 50 ºC.
  ·Temperatura mínima de tendido durante su instalación y montaje de accesorios: 0 ºC.

  Radios de curvatura mínimos:
  - Durante la instalación y manipulación del cable: 15xD.
  - Posición final, instalado: 10xD.
    D=diámetro exterior del cable (mm).

  Esfuerzo máximo de tracción durante la instalación:
    - F = 30xS (N). "S" = sección nominal del conductor (mm2). Aplicado sobre el conductor Al.
    - F = 5xD²(N). "D" = diámetro exterior (mm). Aplicado sobre la cubierta exterior.
• Instrucciones técnicas:
  REBT ITC-BT 07, ITC-BT 14, ITC-BT 15, ITC-BT 28 e ITC-BT 29.

  RSCIEI - RD 164/2025 [falsos techos o suelos elevados y en galerías subterráneas (anexo II, sección 1, apartado 3.3)]
• Conductor:
  Rígido
• Libre de halógenos:
  Sí
• Armado:
  No
