Règlement
.
Certificats
Caractéristiques techniques et perfomances
-
Monoconducteur
-
Multiconducteur
-
Âme -Massif (classe 1) mm2
-
Âme -Rigide câblée (classe 2) mm2
-
Température maximale de service: 90ºC / 250ºC
-
0,6/1 (1,2) kV C.A
-
Résistance à l'huile
-
Résistance au froid
Comportement en cas d'incendie
-
Cca-s1b,d1,a1 (réaction au feu)
-
Non propagateur de l' incendie
-
Non propagateur de la flamme
-
Faible dégagement de chaleur
-
Faible production de gouttelettes enflammées
-
Faible opacité et production de fumée
-
Faible acidité et conductivité des gaz: pH<4,3 2,5 µS/mm
-
Sans halogène
-
Faible émission de gaz toxiques
Utilisations et applications
-
Locaux avec risque d'incendie ou d'explosion
-
BD2, BD3, BD4 ( IGH, tunnels...)
-
ERP- établissements recevant du public
-
Résidentiel
-
Utilisation en extérieur
Présentations et emballage
-
Couronne
-
Touret
-
Touret
TÉLÉCHARGEMENTS:
Certificat de qualitéCaractéristiques fonctionnelles
-
Désignation technique:

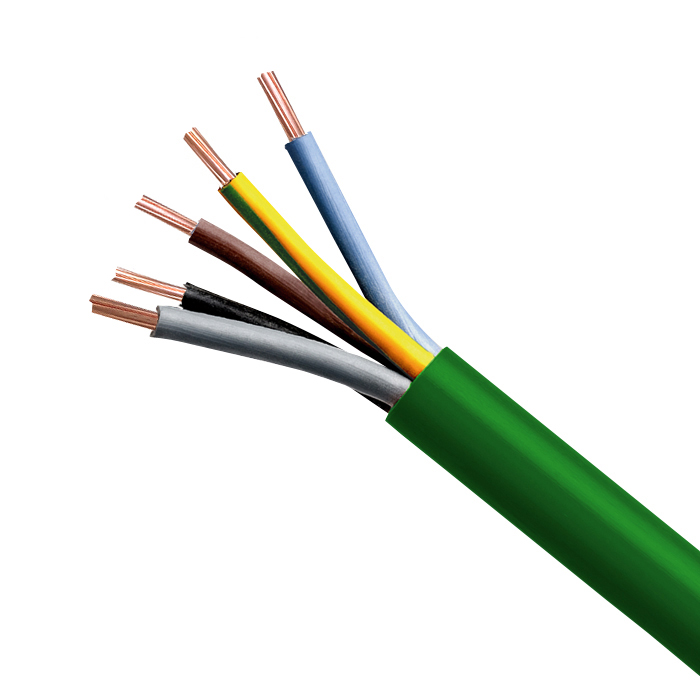

FR-N1 X1G1
-
Description constructive:
NF C 32-323, IEC 60502-1 (Construction et essais)
- Directive Basse Tension : 2014/35/UE
- RoHS compliant
- CONDUCTEUR :
Âme de cuivre recuit rigide de classe 1 (1,5/2,5 et 4 mm2) ou classe 2(pour les sections ≥ 6 mm2) selon la norme EN IEC 60228.
- ISOLATION :
Enveloppe isolante en Polyéthylène Réticulé(XLPE) apliqueé sous forme de tube continu selon las normes NF C 32-323 et IEC 60502-1.
- CÂBLAGE :
Câblage hélicoïdale des conducteurs isolés.
- REVÊTEMENT D´ASSEMBLAGE :
Revêtement d´assemblage facultatif. Bourrage sans halogène compatible avec le matériel de l´isolant et de la gaine.
- GAINE EXTÉRIEURE :
Gaine extérieure en polyoléfine thermoplastique extrudé sans halogènes et doit avoir les caractéristiques prescrites dans les tableaux 2 et 3 selon la norme NF C 32-323 / ST8 IEC 60502-1. -
Tension nominale:
0.6/1 kV
-
Température maximale de service permanent:
90ºC
-
Temperature maximale de service court-circuit:
250ºC
-
Tension d´essai:
3,5 kV
-
Couleur:
Verte
-
Comportement face au feu:
- Réaction au feu, catégorie C1 : Art 2.2 de NF C 32-070 1
- Non propagateur de la flamme : EN 60332-1-2, IEC 60332-1-2.
- Non propagateur de l'incendie : EN 60332-3-24 / IEC 60332-3-24 (Cat. C).
- Faible contenue d´halogène : EN 50267-2-1 3 / IEC 60754-1
- Faible corrosivité des fumées et des gaz : EN 50267-2-3 4 / IEC 60754-2
- Opacité des fumées : EN 61034-2 / IEC 61034-2 -
Type d'installation:
Fixe
-
Guide d´utilisation:
Ils sont particulièrement recommandés pour les circuits de puissance de bâtiments publics (salles de spectacle, grands magasins, hôpitaux, écoles, métro,...), ainsi que les immeubles de grandes hauteurs(IGH), bureaux, tunnels et industries, où vous voulez réduire les effets de l'incendie et évacuer les personnes en toute sécurité.
Pour la distribution d´energie en installations fixes. Idéale pour installations intérieurs et extérieurs. Peut être installé dans de canalisations dans l´air, dans les conduits, dans les gaines, sur des chemins de câbles , sur des brides ou colliers, sur échelles à câbles. -
Instructions techniques:
.
-
Conducteur:
Rigide
-
Faible teneur en halogènes:
Oui
-
Armé:
Non
