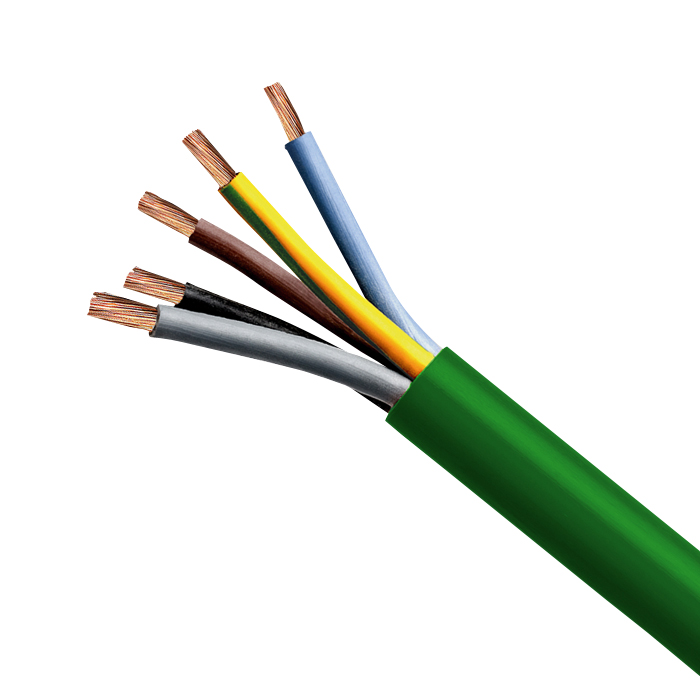

Afirenas X RZ1-K

Règlement

IEC 60502-1, UNE 21123-4
(Construction et essais)

Directive Basse Tension : 2014/35/UE

RÈGLEMENT RPC nº 305/2011/UE :
Réaction au feu (Cca-s1b,d1,a1)

IEC 60092-350/353/360
(Naval- Steel Ships)

RoHS compliant

Certificats

Logo du certificat Certificat AENORLogo du certificat Certificat  Bureau VeritasLogo du certificat Conforme au RPCLogo du certificat Marquage CELogo du certificat RoHS

Caractéristiques techniques et perfomances

  • Monoconducteur Propiedad del cable: Monoconducteur
  • Multiconducteur Propiedad del cable: Multiconducteur
  • Âme - Souple (classe 5) mm2 Propiedad del cable: Âme - Souple (classe 5) mm2
  • Température maximale de service: 90ºC / 250ºC Propiedad del cable: Température maximale de service: 90ºC / 250ºC
  • 0,6/1 (1,2) kV C.A Propiedad del cable: 0,6/1 (1,2) kV C.A
  • Résistance à l'huile Propiedad del cable: Résistance à l'huile
  • Résistance au froid Propiedad del cable: Résistance au froid
  • Présence d’eau Propiedad del cable: Présence d’eau

Comportement en cas d'incendie

  • Cca-s1b,d1,a1 (réaction au feu) Propiedad del cable: Cca-s1b,d1,a1 (réaction au feu)
  • Non propagateur de la flamme Propiedad del cable: Non propagateur de la flamme
  • Non propagateur de l' incendie Propiedad del cable: Non propagateur de l' incendie
  • Faible dégagement de chaleur Propiedad del cable: Faible dégagement de chaleur
  • Faible production de gouttelettes enflammées Propiedad del cable: Faible production de gouttelettes enflammées
  • Faible opacité et production de fumée Propiedad del cable: Faible opacité et production de fumée
  • Faible acidité et conductivité des gaz: pH<4,3 2,5 µS/mm Propiedad del cable: Faible acidité et conductivité des gaz:  pH<4,3 2,5 µS/mm
  • Sans halogène Propiedad del cable: Sans halogène
  • Faible émission de gaz toxiques Propiedad del cable: Faible émission de gaz toxiques

Utilisations et applications

  • Réseaux de distribution d´energie Propiedad del cable: Réseaux de distribution d´energie
  • Locaux avec risque d'incendie ou d'explosion Propiedad del cable: Locaux avec risque d'incendie ou d'explosion
  • BD2, BD3, BD4 ( IGH, tunnels...) Propiedad del cable: BD2, BD3, BD4 ( IGH, tunnels...)
  • ERP- établissements recevant du public Propiedad del cable: ERP- établissements recevant du public
  • Bateaux en acier Propiedad del cable: Bateaux en acier
  • Utilisation en extérieur Propiedad del cable: Utilisation en extérieur

Présentations et emballage

  • Couronne Propiedad del cable: Couronne
  • Touret Propiedad del cable: Touret


Caractéristiques fonctionnelles

  • Désignation technique:
    RZ1-K (AS) 0,6/1 kV
  • Description constructive:
    IEC 60502-1, UNE 21123-4   (Construction et essais)

    - CONDUCTEUR :
    Âme de cuivre électrolytique, recuit souple de classe 5 selon la norme EN 60228 / IEC 60228.
    - ISOLATION :
    Isolation en Polyéthylène réticulé (XLPE) selon la norme IEC 60502-1 / type DIX 3 selon la norme UNE-HD 603-1
    - CÂBLAGE :
    Câblage hélicoïdale des conducteurs isolés.
    - REVÊTEMENT D´ASSEMBLAGE :
    Revêtement d´assemblage facultatif.
    - GAINE EXTÉRIEURE :
    Gaine de protection en Polyoléfine sans composé halogène  type ST8 selon la norme IEC 60502-1. Couleur de la gaine verte.

    Ils se présentent en formations mono-polaires et multipolaires de 1 à 5 phases isolées selon les besoins d'installation.

    Flexibilité : L'utilisation de conducteur de cuivre souple formant un câble multibrins combiné à une gaine de Polyoléfine sans composé halogène donnent à ces câbles d´exceptionnels taux de flexibilité.

    Comportement aux intempéries : Il offre une bonne protection en cas de modification des agents ambiants, permettant son installation à l'extérieur, souterraine, de même en présence d'humidité éventuelle.

    Haute température de service : L'isolation en Polyéthylène réticulé permet d´améliorer leur capacité de transmission d´énergie, en élevant la température maximale de service permanent á 90ºC et à celle de court-circuit à 250ºC, face aux 70/º60 ºC du PVC.
  • Tension nominale:
    0.6/1 kV
  • Température maximale de service permanent:
    90ºC
  • Temperature maximale de service court-circuit:
    250ºC
  • Tension d´essai:
    3,5 kV
  • Couleur:
    Gaine : Verte / Isolation : Selon la norme HD 308 S2, UNE 21089-1
  • Comportement face au feu:
    Réaction au feu. Normes (RÈGLEMENT 305/2011/UE - RPC)
    - Performances déclarées : Cca-s1b, d1, a1 (EN 50575:2014+A1:2016)
    - Non propagation de la flamme : EN 60332-1-2; IEC 60332-1 (H≤425 mm)
    - Non propagation de l´incendie : EN 50399 (20,5 kW) Fs ≤ 2 m
    - Dégagement de chaleur : EN 50399 (20,5 kW)
          THR ≤ 30 MJ & Peak HRR ≤ 60 kW; FIGRA ≤ 300 W/s
    - Faible production et opacité des fumées émises
          s1 (EN 50399): TSP ≤ 50 m2 & Peak SPR ≤ 0,25 m2/s
          s1b: “s1” + 60 % < transmission < 80 % (UNE EN 61034-2; IEC 61034-2)
    - Gouttelettes enflammées EN 50399 (llama: 20,5 kW):
          d1: Si aucune gouttelette/particule enflammée persistant plus de 10 s. n’apparaît dans un
    délai de 1 200 s
    - Dégagement de gaz et fumées peu acides et non corrosifs : EN 60754-2; IEC 60754-2:
          a1 : acidité (pH≥4,3) & conductivité < 2,5 microsiemens/mm
    - DdP : MC1000RZ1K
    *Les étiquettes d'emballage incluent le marquage CE selon le Règlement RPC (UE) nº 305/2011(articles 8 et 9).

    Autres caractéristiques :
    - Non propagateur de l'incendie selon la norme EN 60332-3-22 & 24 / IEC 60332-3-22 & 24 (Cat. A & C).
    - Faible contenu d´halogéne : EN 50267-2-1 / IEC 60754-1 (HCl< 0,5 % / Fluor < 0,1 %)
  • Type d'installation:
    Fixe
  • Guide d´utilisation:
    Les câbles Afirenas-X RZ1-K(AS) 0,6/1 kV sont des câbles de haute sécurité. Ils sont non-propagateurs de l'incendie, sans halogènes et en cas d´incendie l´émission des gaz et fumées sont très réduites.

    Ils sont particulièrement recommandés pour les circuits de puissance de bâtiments publics (salles de spectacle, grands magasins, hôpitaux, écoles, métro,...), ainsi que les immeubles de grandes hauteurs(IGH), bureaux, tunnels et industries, où vous voulez réduire les effets de l'incendie et évacuer les personnes en toute sécurité.

    Idéals pour installations intérieures ou extérieures à géométrie complexe grâce à leurs grandes flexibilités. Ils ne conviennent pas pour des installations d´alimentation de pompes immergées.

    Les câbles Afirenas-X RZ1-K(AS) peuvent être utilisés pour le câblage d’éclairage, puissance et commande de bateaux en acier selon les normes IEC 60092-350/353/360.
  • Conducteur:
    Flexible
  • Faible teneur en halogènes:
    Oui
  • Armé:
    Non
