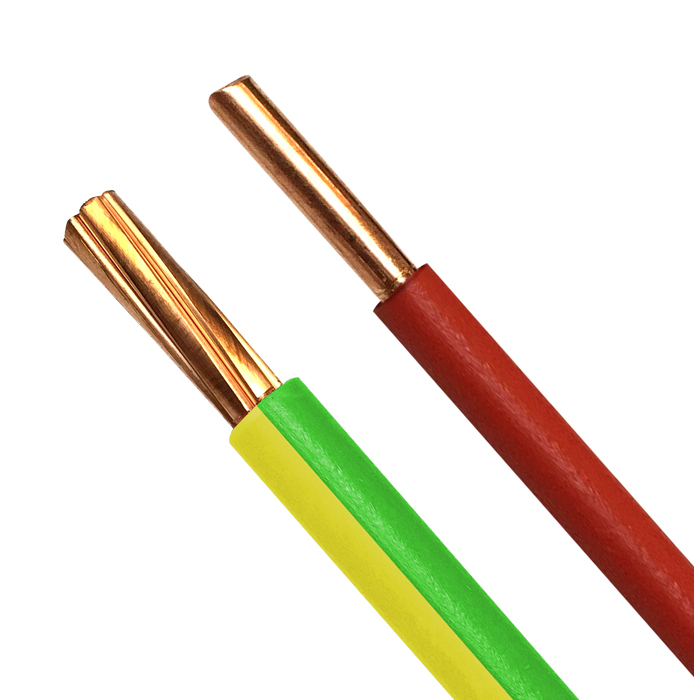

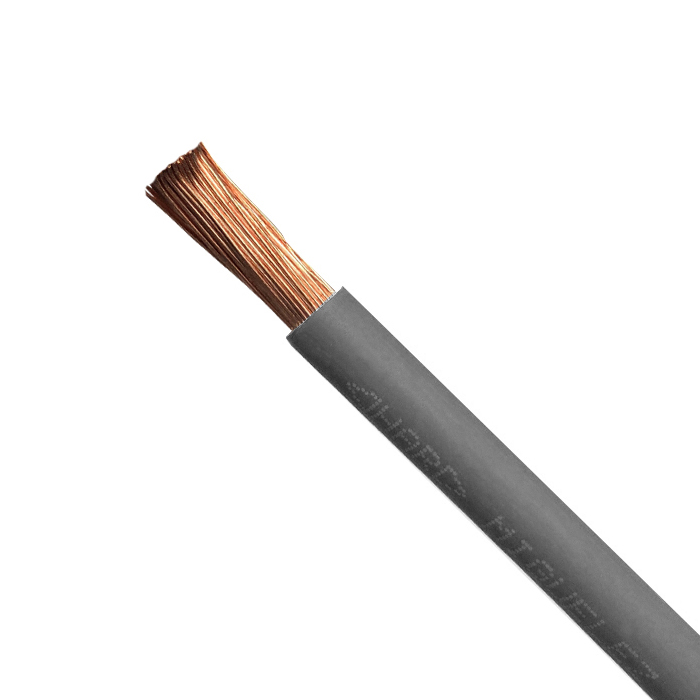

Barryflex H05V-K & H07V-K

Règlement

EN 50525-2-31, IEC 60227-3
(Construction et essais)

Directive Basse Tension: 2014/35/UE

CONFORME RPC RÈGLEMENT 305/2011/UE:
Réaction au feu (Eca)

RoHS compliant

Certificats

Logo du certificat Certificat AENOR <HAR>Logo du certificat Conforme au RPCLogo du certificat Marquage CELogo du certificat RoHS

Caractéristiques techniques et perfomances

  • Monoconducteur Propiedad del cable: Monoconducteur
  • Âme - Souple (classe 5) mm2 Propiedad del cable: Âme - Souple (classe 5) mm2
  • Température maximale de service: 70ºC / 160ºC Propiedad del cable: Température maximale de service: 70ºC / 160ºC
  • 450 / 750 V C.A. Propiedad del cable: 450 / 750 V C.A.
  • Extra-glissement Propiedad del cable: Extra-glissement
  • Facil dénudage Propiedad del cable: Facil dénudage

Comportement en cas d'incendie

  • Eca (réaction au feu) Propiedad del cable: Eca (réaction au feu)
  • Non propagateur de la flamme Propiedad del cable: Non propagateur de la flamme

Utilisations et applications

  • Câblage du panneau et de l'appareil Propiedad del cable: Câblage du panneau et de l'appareil
  • Résidentiel Propiedad del cable: Résidentiel
  • Utilisation industrielle Propiedad del cable: Utilisation industrielle
  • Mise à terre Propiedad del cable: Mise à terre
  • Utilisation en intérieur Propiedad del cable: Utilisation en intérieur

Présentations et emballage

  • Couronne Propiedad del cable: Couronne
  • Touret Propiedad del cable: Touret


Caractéristiques fonctionnelles

  • Désignation technique:
    H05V-K (s=0,5/0,75/1 mm2) &  H07V-K (s= de 1,5 à 240 mm2)
  • Description constructive:
    EN 50525-2-31, IEC 60227-3 (Construction et essais)

    - CONDUCTEUR:
    Conducteur de cuivre recuit, souple, classe 5 selon la norme EN 60228 / IEC 60228
    - ISOLATION:
    Isolation en PVC type TI1 selon la norme EN 50363-3.
  • Tension nominale:
    300/500 V | 450/750 V
  • Température maximale de service permanent:
    70'C
  • Temperature maximale de service court-circuit:
    160'C
  • Tension d´essai:
    2 kV (H05V-K) y 2,5 kV (H07V-K)
  • Couleur:
    Identification des conducteurs selon les normes EN 50525-1 (Noir, marron, gris, bleu, jaune-vert, rouge, blanc, orange, rose, turquoise, violet) Autres couleurs nous consulter.
  • Comportement face au feu:
    Réaction au feu. Normes (RÈGLEMENT 305/2011/UE - RPC)
    • Performances déclarées : Eca  (EN 50575:2014+A1:2016)
    (EN 60332-1-2; IEC 60332-1-2 (H≤425 mm))  Non-propagateur de la flamme
    • Système EVCP : 3
    • Organisme notifié : 1722
    • DdP / DoP: MEH07VK
    • Code d´identification unique du produit type: BARRYFLEX H07V-K
    • Gamme : 1,5 / 2, 5 / 4 / 6 / 10 / 16 / 25 / 35 / 50 / 70 / 95 / 120 / 150 / 185 / 240 mm2
    Les étiquettes d'emballage incluent le marquage CE selon le Règlement RPC (UE) nº 305/2011(articles 8 et 9).
  • Type d'installation:
    Fixe
  • Guide d´utilisation:
    “(...) Installations dans des gaines, sur des surfaces ou encastrées, ou dans des systèmes fermés similiares. Ils conviennent aussi pour montage fixe ou protégé de luminaraies, câblage de tableaux, pour des tensions jusqu´à 1000 V en courant alternatif ( ou jusqu´à 750 V en courant continu) en ce qui concerne la terre (EN 50565).
  • Conducteur:
    Flexible
  • Faible teneur en halogènes:
    Non
  • Armé:
    Non
