Afirenas SHIELD Z1C4Z1-K(AS) 300/500 V

Règlement

Conception spéciale basée sur la norme EN 50525-3-11
(Construction et essais)

Directive Basse Tension : 2014/35/UE

RÈGLEMENT RPC nº 305/2011/UE :
Réaction au feu (Cca-s1a,d1,a1)


RoHS compliant

Certificats

Logo du certificat Directive Basse Tension (DBT): 2014/35/UELogo du certificat Conforme au RPCLogo du certificat Marquage CELogo du certificat RoHS

Caractéristiques techniques et perfomances

  • Multiconducteur Propiedad del cable: Multiconducteur
  • Âme - Souple (classe 5) mm2 Propiedad del cable: Âme - Souple (classe 5) mm2
  • Température maximale de service: 70ºC / 160ºC Propiedad del cable: Température maximale de service: 70ºC / 160ºC
  • 300 / 500 V C.A. Propiedad del cable: 300 / 500 V C.A.
  • Facil dénudage Propiedad del cable: Facil dénudage
  • Protection électromagnétique Propiedad del cable: Protection électromagnétique

Comportement en cas d'incendie

  • Non propagateur de la flamme Propiedad del cable: Non propagateur de la flamme
  • Non propagateur de l' incendie Propiedad del cable: Non propagateur de l' incendie
  • Faible dégagement de chaleur Propiedad del cable: Faible dégagement de chaleur
  • Faible production de gouttelettes enflammées Propiedad del cable: Faible production de gouttelettes enflammées
  • Faible opacité et production de fumée Propiedad del cable: Faible opacité et production de fumée
  • Faible acidité et conductivité des gaz: pH<4,3 2,5 µS/mm Propiedad del cable: Faible acidité et conductivité des gaz:  pH<4,3 2,5 µS/mm
  • Sans halogène Propiedad del cable: Sans halogène
  • Faible émission de gaz toxiques Propiedad del cable: Faible émission de gaz toxiques

Utilisations et applications

  • Commande et contrôle Propiedad del cable: Commande et contrôle
  • Utilisation industrielle Propiedad del cable: Utilisation industrielle
  • Instrumentation Propiedad del cable: Instrumentation

Présentations et emballage

  • Touret Propiedad del cable: Touret


Caractéristiques fonctionnelles

  • Désignation technique:
    Z1C4Z1-K 300/500 V

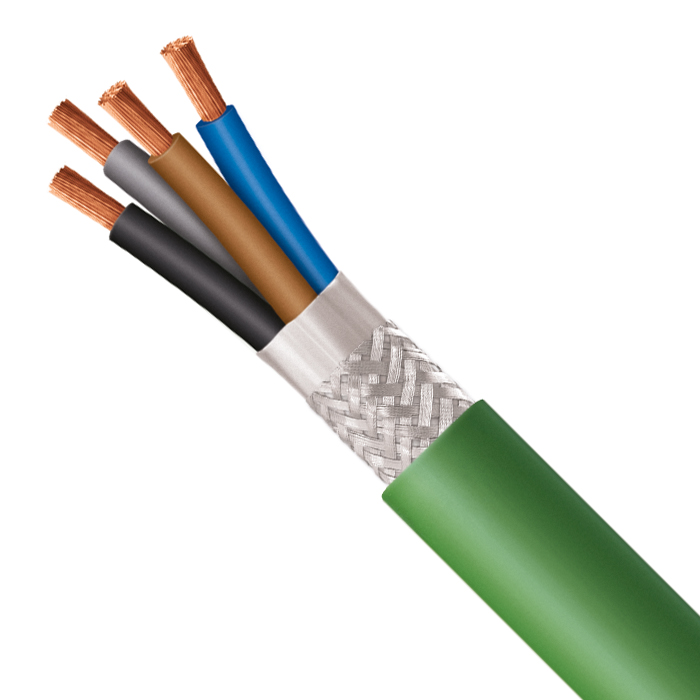

  • Description constructive:
    Conception spéciale basée sur la norme EN 50525-3-11

    - CONDUCTEUR :
    Âme de cuivre recuit souple de classe 5 selon la norme EN 60228 / IEC 60228.
    - ISOLATION :
    Isolation en polyoléfine sans composé halogène TI6 selon la norme EN 50363-7.
    - CÂBLAGE :
    Câblage hélicoïdale des conducteurs isolés.
    ÉCRAN :
    Ruban en polyester recouvert d’une tresse en cuivre.
    Autres couvertures ou matériaux d'écran sur demande.
    - GAINE EXTÉRIEURE :
    Gaine de protection en polyoléfine sans composé halogène  type TM7 selon la norme EN 50363-8. Couleur de la gaine verte.

    Ils se présentent en formations multipolaires de 2 à 5 phases isolées selon les besoins d'installation.
    Sections nominales: De 0,5 à 4 mm2.
  • Tension nominale:
    300/500 V
  • Température maximale de service permanent:
    70ºC
  • Temperature maximale de service court-circuit:
    160ºC
  • Tension d´essai:
    2 kV C.A.
  • Couleur:
    Vert (gaine) / HD 308 S2 (isolation)
  • Comportement face au feu:
    Réaction au feu. Normes (RÈGLEMENT 305/2011/UE - RPC)
    - Performances déclarées : Cca-s1a, d1, a1 (EN 50575:2014+A1:2016)
    - Non propagation de la flamme : EN 60332-1-2; IEC 60332-1 (H≤425 mm)
    - Non propagation de l´incendie : EN 50399 (20,5 kW) Fs ≤ 2 m
    - Dégagement de chaleur : EN 50399 (20,5 kW)
         THR ≤ 30 MJ & Peak HRR ≤ 60 kW; FIGRA ≤ 300 W/s
    - Faible production et opacité des fumées émises
         s1 (EN 50399): TSP ≤ 50 m2 & Peak SPR ≤ 0,25 m2/s
         s1a: “s1” + transmission > 80 % (UNE EN 61034-2; IEC 61034-2)
    - Gouttelettes enflammées EN 50399 (llama: 20,5 kW):
         d1: Si aucune gouttelette/particule enflammée persistant plus de 10 s. n’apparaît dans un
    délai de 1 200 s
    - Dégagement de gaz et fumées peu acides et non corrosifs : EN 60754-2; IEC 60754-2:
         a1 : acidité (pH≥4,3) & conductivité < 2,5 microsiemens/mm
    - DdP : MC05Z1C4Z1K
    *Les étiquettes d'emballage incluent le marquage CE selon le Règlement RPC (UE) nº 305/2011(articles 8 et 9).

    Autres caractéristiques :
    - Non propagateur de l'incendie selon la norme EN 60332-3-22 & 24 / IEC 60332-3-22 & 24 (Cat. A & C).
    - Faible contenu d´halogéne : EN 50267-2-1 / IEC 60754-1 (HCl< 0,5 % / Fluor < 0,1 %)
  • Type d'installation:
    Fixe
  • Guide d´utilisation:
    Ces câbles sont recommandés pour la réalisation d'installations fixes qui exigent une protection électromagnétique.
    Recommandés pour les applications de contrôle et de commande d'électrovalves, démarrage de machines et automates, etc.
  • Instructions techniques:
    .
  • Conducteur:
    Flexible
  • Faible teneur en halogènes:
    Oui
  • Armé:
    Non
