Barrynax Multiconducteur R2V

Règlement

XP C 32-321/ IEC 60502-1
(Construction et essais)

Directive Basse Tension : 2014/35/UE

RÈGLEMENT RPC nº 305/2011/UE :
Réaction au feu (Eca)


RoHS compliant

Certificats

Logo du certificat Certificat LCIE (NF)Logo du certificat Conforme au RPCLogo du certificat Marquage CELogo du certificat RoHS

Caractéristiques techniques et perfomances

  • Multiconducteur Propiedad del cable: Multiconducteur
  • Âme -Massif (classe 1) mm2 Propiedad del cable: Âme -Massif (classe 1) mm2
  • Température maximale de service: 90ºC / 250ºC Propiedad del cable: Température maximale de service: 90ºC / 250ºC
  • 0,6/1 (1,2) kV C.A Propiedad del cable: 0,6/1 (1,2) kV C.A
  • Résistance aux rayons UV Propiedad del cable: Résistance aux rayons UV
  • Résistance au froid Propiedad del cable: Résistance au froid
  • Présence d’eau Propiedad del cable: Présence d’eau

Comportement en cas d'incendie

  • Eca (réaction au feu) Propiedad del cable: Eca (réaction au feu)
  • Non propagateur de la flamme Propiedad del cable: Non propagateur de la flamme

Utilisations et applications

  • Commande et contrôle Propiedad del cable: Commande et contrôle
  • Utilisation industrielle Propiedad del cable: Utilisation industrielle
  • Utilisation en extérieur Propiedad del cable: Utilisation en extérieur

Présentations et emballage

  • Touret Propiedad del cable: Touret

TÉLÉCHARGEMENTS:

Certificat de qualité

Caractéristiques fonctionnelles

  • Désignation technique:
    U-1000 R2V
  • Description constructive:
    XP C 32-321/ IEC 60502-1 (Construction et essais)

    - CONDUCTEUR :
    Âme de cuivre recuit rigide de classe 1 (1,5/2,5 et 4 mm2) ou classe 2 selon la norme UNE EN 60228 / IEC 60228.
    - ISOLATION :
    Enveloppe isolante en Polyéthylène Réticulé(XLPE) apliqueé sous forme de tube continu selon las normes XP C 32-321 et IEC 60502-1.
    - CABLAGE :.
    Helicoidale des conducteurs isolés.
    - REVÊTEMENT D´ASSEMBLAGE :
    Revêtement d´assemblage facultatif.
    - GAINE EXTÉRIEURE :
    Gaine de protection en Polychlorure de vinyle PVC de couleur noire selon norme XP C 32-321 (ST2 selon la norme IEC 60502-1).

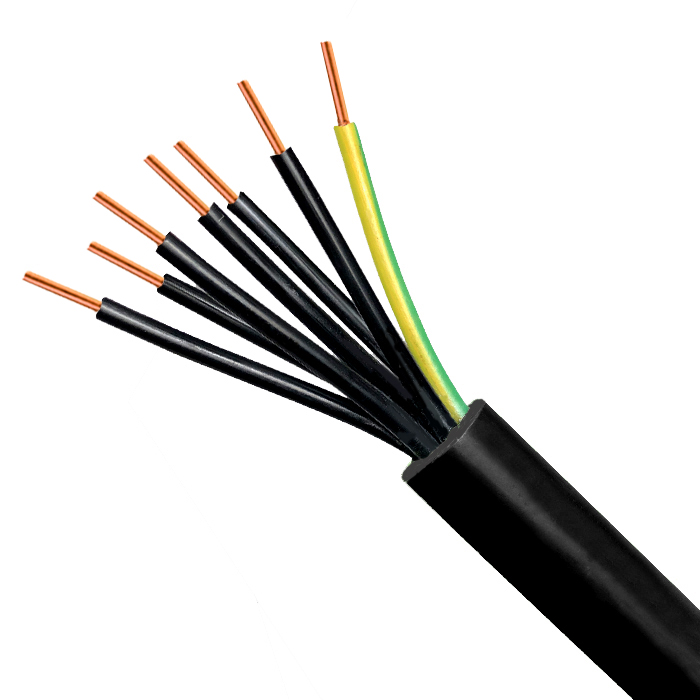

    Ils sont présentés en formations multipolaires de 7 à 37 conducteurs isolées de sections nominales 1,5 / 2,5 ou de 7 à 19 conducteurs isolées de sections nominales 4 mm2 selon les besoins d´installation.

    Pour les câbles ayant plus de 5 conducteurs isolés, un des conducteurs est vert et jaune et tous les autres sont de couleur noire et sont identifiés par des chiffres en numérotage continu, disposés conformément à la norme EN 50334 .
  • Tension nominale:
    0.6/1 kV
  • Température maximale de service permanent:
    90ºC
  • Temperature maximale de service court-circuit:
    250ºC
  • Tension d´essai:
    3,5 kV.
  • Couleur:
    Noire
  • Comportement face au feu:
    Réaction au feu. Normes (RÈGLEMENT 305/2011/UE - RPC)
    • Performances déclarées : Eca (EN 50575:2014+A1:2016)
    • DoP : ME1000R2V
    • Système EVCP : 3
    • Organisme notifié : 1722
    Les étiquettes d'emballage incluent le marquage CE selon le Règlement RPC (UE) nº 305/2011(articles 8 et 9).
    EN 60332-1-2; IEC 60332-1-2 (H≤425 mm) Non-propagateur de la flamme
  • Type d'installation:
    Fixe
  • Guide d´utilisation:
    Les câbles Barrynax multiconducteur U-1000 R2V sont spécialement recommandés pour les installations de télécommande et de télécontrôle. Idéale pour installations intérieures et extérieures.
    Peut être installé dans de canalisations dans l´air, dans les conduits, dans les gaines, sur des chemins de cables, sur des brides ou colliers, sur échelles à cables ou en instalallation enterrées (sans conduit il est neccessarie une protection mécanique complémentaire).

    Température ambiante d'utilisation, plage :
    • Mínimale : -25 ºC (pas exposé aux dommages mécaniques, chocs et vibrations)
    • Maximale : + 60ºC
    Rayon de courbure en utilisation statique : 6xD

    Comportement aux intempéries : Les câbles BARRYNAX U-1000 R2V peuvent être installés en extérieur sans protection (résistance aux UV , AN3 selon NF C 15100).
    Il offre une bonne protection face aux possibles agents ambiants, permettant son installation à l´extérieur, enterré, même en présence d´humidité éventuelle.

    Haute température de service : La isolation en Polyéthylène réticulé permet d´améliorer leur capacité de transmission d´énergie, en élevant la température maximale de service permanent á 90ºC et à celle de court-circuit à 250ºC, face aux 70/º60 ºC du PVC.

    Présence de substances corrosives ou polluantes: Intermittente ou accidentelle
    . Locaux où l’on manipule certains produits chimiques en petites quantités et où ces produits ne peuvent venir qu’accidentellement en contact avec les matériels électriques, de telles conditions se rencontrent dans les laboratoires d’usines ou autres ou dans les locaux où l’on manipule des hydrocarbures.
  • Instructions techniques:
    .
  • Conducteur:
    Rigide
  • Faible teneur en halogènes:
    Non
  • Armé:
    Non
