Afirenas RZ1MZ1-K

Normativa

IEC 60502-1 (Construcción y ensayos)

IEC 60332-1-2, IEC 60332-3-24, IEC 60754-1 y 2, IEC 61034-2
(Comportamiento en caso de incendio)

Cumplimiento RoHS

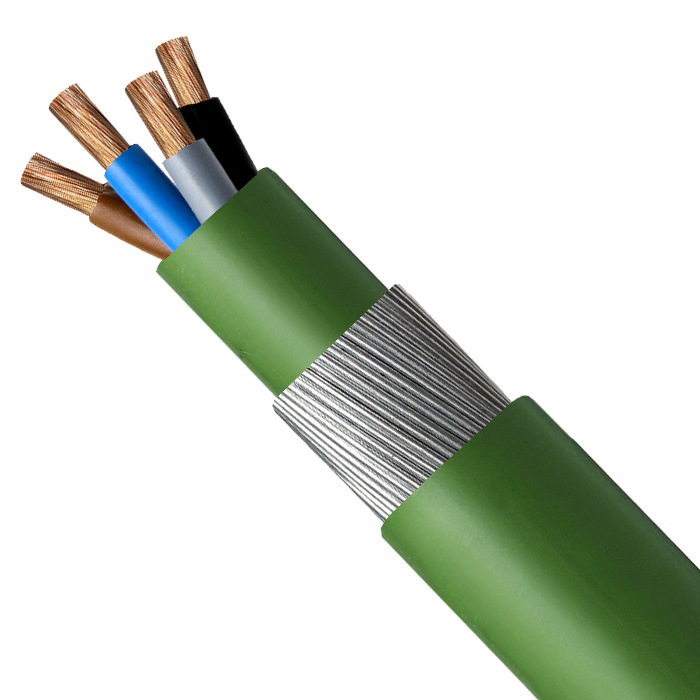

Imagen de Afirenas RZ1MZ1-K

Certificados

Logo del certificado Directiva de Baja Tensión (LVD): 2014/35/UELogo del certificado RoHS

Características técnicas y prestaciones

  • Multipolar Propiedad del cable: Multipolar
  • Conductor flexible (clase 5) mm2 Propiedad del cable: Conductor flexible (clase 5) mm2
  • Temperatura máx. servicio: 90ºC / 250ºC Propiedad del cable: Temperatura máx. servicio: 90ºC / 250ºC
  • 0,6/1 (1,2) kV C.A Propiedad del cable: 0,6/1 (1,2) kV C.A
  • Esfuerzos de tracción Propiedad del cable: Esfuerzos de tracción
  • Protección mecánica Propiedad del cable: Protección mecánica
  • Resistencia al aceite Propiedad del cable: Resistencia al aceite
  • Resistencia al frío Propiedad del cable: Resistencia al frío
  • Anti-roedores Propiedad del cable: Anti-roedores

Comportamiento en caso de incendio

  • No propagador de la llama Propiedad del cable: No propagador de la llama
  • No propagador de incendio Propiedad del cable: No propagador de incendio
  • Baja emisión y opacidad de los humos Propiedad del cable: Baja emisión y opacidad de los humos
  • Baja acidez y conductividad gases: pH<4,3 10 µS/mm Propiedad del cable: Baja acidez y conductividad gases: pH<4,3 10 µS/mm
  • Libre de halógenos Propiedad del cable: Libre de halógenos
  • Baja emisión de gases tóxicos Propiedad del cable: Baja emisión de gases tóxicos

Usos y aplicaciones

  • Locales con riesgo de incendio o explosión Propiedad del cable: Locales con riesgo de incendio o explosión
  • BD2, BD3, BD4 (túneles, rascacielos…) Propiedad del cable: BD2, BD3, BD4 (túneles, rascacielos…)
  • Locales de pública concurrencia Propiedad del cable: Locales de pública concurrencia
  • Uso exterior Propiedad del cable: Uso exterior
  • Uso interior Propiedad del cable: Uso interior

Presentación y embalajes

  • Bobina Propiedad del cable: Bobina

Descargas:

Ficha técnica

Características funcionales

  • Designación técnica:
    RZ1MZ1-K(AS) 0,6/1 kV
  • Descripción constructiva:
    IEC 60502-1 (Construcción y ensayos)

    - CONDUCTOR:
    Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE EN 60228/ EN 60228 / IEC 60228.
    - AISLAMIENTO:
    Aislamiento de polietileno reticulado (XLPE) tipo DIX 3 según UNE HD 603-1 tabla 2A / XLPE según IEC 60502-1.
    - Cableado helicoidal de los conductores aislados.
    - RELLENO:
    OPCIONAL para cables multiconductores. Material termoplástico libre de halógenos, compatible con la temperatura de operación del cable y con los materiales de aislamiento y cubierta.
    - CUBIERTA INTERNA:
    Cubierta interna de poliolefina termoplástica Z1 libre de halógenos tipo ST8 s/ IEC 60502-1. También cumple con los requisitos del material DMZ-E s/ UNE 21123-4.
    - ARMADURA:
    Armadura de alambre de acero galvanizado.
    - CUBIERTA EXTERIOR:
    Cubierta exterior extruida de poliolefina termoplástica Z1 libre de halógenos tipo ST8 s/ IEC 60502-1. También cumple con los requisitos del material DMZ-E s/ UNE 21123-4. Color verde.

    Formaciones multipolares de 2 a 5 fases aisladas.

    Sección: de 1,5 a 150 mm2.
  • Tensión nominal:
    0.6/1 kV
  • Temperatura máxima del conductor en servicio permanente:
    90ºC
  • Temperatura máxima en el conductor en caso de cortocircuito:
    250ºC
  • Tensión ensayo:
    3,5 kV
  • Color:
    verde
  • Comportamiento en caso de incendio:
    - No propagador de la llama: UNE-EN 60332-1-2 / EN 60332-1-2 / IEC 60332-1-2
    - No propagador del incendio: UNE-EN 60332-3-24 / IEC 60332-3-24
    - Baja emisión de gases tóxicos: UNE-EN 60754-1 / IEC 60754-1
    - Baja opacidad de humos: UNE-EN 61034-2 / IEC 61034-2
    - Bajo índice de acidez de los gases de combustión: UNE-EN 60754-2 / IEC 60754-2
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    Están recomendados para instalaciones eléctricas industriales en ambientes con atmósfera explosiva o con riesgo de incendio (plantas petroquímicas, estaciones de servicio, almacenes de productos inflamables, etc.).  Así mismo, están especialmente indicados para su utilización en instalaciones en locales de pública concurrencia que puedan estar sometidas a posibles agresiones mecánicas, esfuerzos de tracción, y/o cizalladuras.
    En general, siempre que exista un importante riesgo de incendio y se requiera protección mecánica y una baja emisión de humos y gases corrosivos en caso de incendio.

    “Adecuados para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no. Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados” (UNE 21123-4).
  • Instrucciones técnicas:
    .
  • Conductor:
    Flexible
  • Libre de halógenos:
    Sí
  • Armado:
    Si
