Barry-Apla 05VVH2-U

Normativa

NP 3324:2007 (CONSTRUÇÃO E ENSAIOS)

DIRECTIVA BAIXA TENSÃO: 2014/35/UE

REGULAMENTO RPC (UE) Nº 305/2011:
Reacção ao fogo (Eca)

DIRECTIVA RoHS

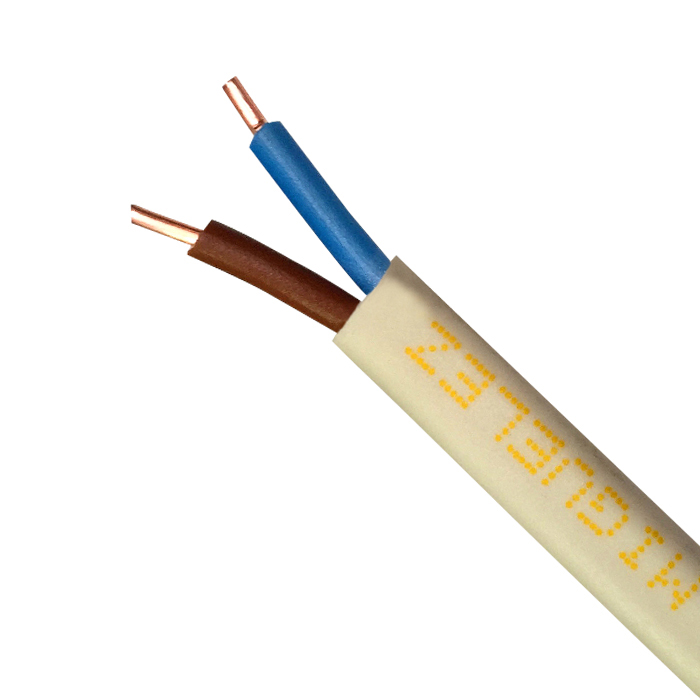

Imagen de Barry-Apla 05VVH2-U

Certificados

Logo del certificado Conforme a CPRLogo del certificado Marcado CELogo del certificado RoHS

Características técnicas y prestaciones

  • Conductor de un alambre (clase 1) mm2 Propiedad del cable: Conductor de un alambre (clase 1) mm2
  • Temperatura máx. servicio: 70ºC / 160ºC Propiedad del cable: Temperatura máx. servicio: 70ºC / 160ºC
  • 300 / 500 V C.A. Propiedad del cable: 300 / 500 V C.A.

Comportamiento en caso de incendio

  • Eca (reacción al fuego) Propiedad del cable: Eca (reacción al fuego)
  • No propagador de la llama Propiedad del cable: No propagador de la llama

Usos y aplicaciones

  • Residencial Propiedad del cable: Residencial

Presentación y embalajes

  • Rollo Propiedad del cable: Rollo
  • Bobina Propiedad del cable: Bobina

Descargas:

Ficha técnica Certificado de calidad

Características funcionales

  • Designación técnica:
    05VVH2-U
  • Descripción constructiva:
    NP 3324:2007  (CONSTRUÇÃO E ENSAIOS)

    - CONDUTOR:
    Condutor de cobre recozido rígido classe 1(secção nominal 1,5/2,5 mm2) conforme a norma IEC 60228.
    - ISOLAÇÃO:
    Isolamento de PVC tipo TI1 segundo a norma HD 21-1.
    - FIAÇÃO:
    Helicoidal de condutores isolados.
    - BAINHA EXTERIOR:
    Bainha exterior de PVC cor beige (PVC) tipo TM1 segundo a norma HD 21-1.
    Forma achatada

    Alcance: 2x1,5 / 2x2,5 / 3G1,5 / 3G2,5 mm2
  • Tensión nominal:
    300/500 V
  • Temperatura máxima del conductor en servicio permanente:
    70ºC
  • Temperatura máxima en el conductor en caso de cortocircuito:
    160ºC
  • Tensión ensayo:
    2 kV
  • Color:
    Beige
  • Comportamiento en caso de incendio:
    Reacção ao fogo (REGULAMENTO RPC REGULAMENTO (UE) N.o 305/2011):
    • Desempenho declarado: Eca (EN 50575:2014+A1:2016).
    • DoP: ME05VVH2U

    No propagador da chama   EN 60332-1-2; IEC 60332-1-2 (H≤425 mm)
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    Cabos para instalações em edifícios ou residências, indicado para instalações fixas, interiores protegidas por tubos em caleiras ou condutas ou tectos falsos.
    Raio mín. de curvatura:
          12xD * D: diâmetro exterior do cabo (mm)

    Esforço máximo de tracção     (N):
           c/ manga sobre os condutores: 50 x S.
             * S: Secção dos condutores (mm2) ;
  • Instrucciones técnicas:
    .
  • Conductor:
    Rígido
  • Libre de halógenos:
    No
  • Armado:
    No
