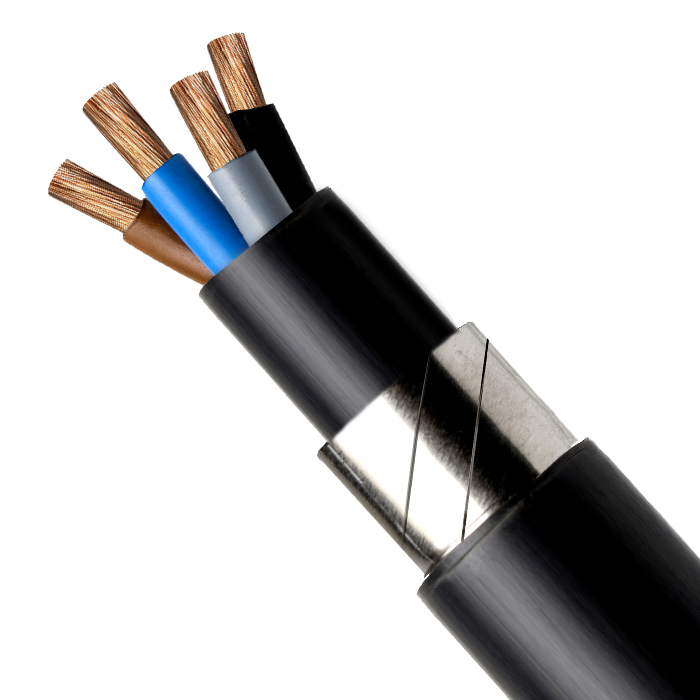

Barryflex AR-FLEJE RVFAV-K / RVFV-K (RH)

Características funcionales

• Designación técnica:
  RVFAV-K 0,6/1 kV (cables unipolares 1X)
  RVFV-K 0,6/1 kV (cables multiconductores)
• Descripción constructiva:
  IEC 60502-1 (Construcción y ensayos)

  - CONDUCTOR:
  Conductor de cobre recocido, flexible de clase 5 según norma IEC 60228.
  - AISLAMIENTO:
  Aislamiento de polietileno reticulado (XLPE) según norma IEC 60502-1 y tipo DIX-3 según norma HD 603-1.
  - Cableado de los conductores aislados para cables multiconductores.
  - Relleno. Opcional para cables multiconductores. Material compatible con la temperatura máxima en el conductor y con el material de aislamiento y cubierta.
  - CUBIERTA INTERIOR:
  Cubierta interior (asiento de armadura) de PVC tipo ST2 según norma IEC 60502-1 y tipo DMV-18 según norma HD 603-1.
  - ARMADURA:
  Armadura formada por 2 flejes de acero (RVFV) o aluminio para unipolares (RVFAV), aplicados en forma de hélice según norma IEC 60502-1 y UNE 21123-2.
  - CUBIERTA EXTERIOR:
  Cubierta exterior de PVC tipo ST2 según norma IEC 60502-1 y tipo DMV-18 según norma HD 603-1. Resistente a los aceites e hidrocarburos (según UIC 895 OR) y con tratamiento ignífugo. Color: negro.

  Formaciones unipolares y multipolares de 1 a 5 fases aisladas.
  Secciones: RVFAV-K de 10 a 300 mm²; RVFV-K, de 1.5 a 240 mm².

  MARCADO:
  Cables unipolares:
  MIGUELEZ BARRYFLEX AR-FLEJE RVFAV-K 0,6/1kV 1XS mm2 90ºC UNE 21123 IEC 60502-1 MADE IN SPAIN YY M mts

  Cables multiconductores:
  MIGUELEZ BARRYFLEX AR-FLEJE RVFV-K 0,6/1kV NXS mm2 90ºC UNE 21123 IEC 60502-1 MADE IN SPAIN YY M mts

  N: Nº de conductores aislados
  X:  X: sin conductor Amarillo-Verde / G: con conductor Amarillo-Verde
  S: Sección nominal de los conductores expresada en mm²
  YY: Dos últimas cifras del año de fabricación
  M mts = Marca métrica. Metro a metro.
• Tensión nominal:
  0.6/1 kV
• Temperatura máxima del conductor en servicio permanente:
  90ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  250ºC
• Tensión ensayo:
  3,5 kV (5 min.)
• Color:
  Cubierta exterior (negro). Conductores aislados (HD 308 S2).
• Comportamiento en caso de incendio:
  - No propagador de la llama: UNE-EN 60332-1-2 / EN 60332-1-2 / IEC 60332-1-2
  - No propagador del incendio: UNE-EN 60332-3-24 / EN 60332-3-24 / IEC 60332-3-24 (cat. C).
  - Reducida emisión de halógenos: Inferior al 15 % HCl según norma IEC 60754-1
• Tipo de instalación:
  Fija
• Guía de utilización:
  Está especialmente indicado para su utilización en instalaciones fijas que puedan estar sometidas a
  posibles agresiones mecánicas y/o cizalladuras. Se recomienda su utilización, en aquellas instalaciones donde la presencia de termitas o roedores pueda suponer una amenaza para la integridad del cable: (explotaciones agrícolas o ganaderas, alumbrados exteriores, redes de distribución…). También se recomienda su uso en instalaciones para alumbrados exteriores.

  - Resistencia a los impactos muy fuerte. La armadura funciona como protección anti-roedores.
  - Resistente al aceite mineral y a los combustibles líquidos (UIC 895 OR)
  - Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados.
• Instrucciones técnicas:
  .
• Conductor:
  Flexible
• Libre de halógenos:
  No
• Armado:
  Si
