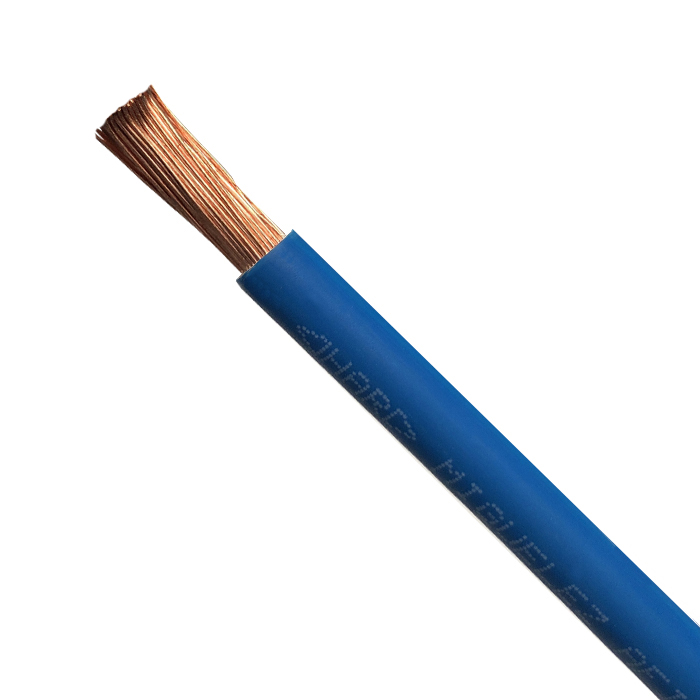

Afirenas L H07Z1-K (LSOHF 70)

Características funcionales

• Designación técnica:
  H07Z1-K (AS) TYPE2   (LSOHF 70)
• Descripción constructiva:
  NTP 370.266-3-31; NTP 370.265; NTP 370.252; PE Nº 2/20(SEC Chile); EN 50525-3-31; UNE 211002

  Cables unipolares sin cubierta con aislamiento termoplástico libre de halógenos y baja emisión de humo.
  - CONDUCTOR:
  Conductor de cobre electrolítico, recocido, flexible de clase 5 según UNE EN 60228/ IEC 60228.
  - AISLAMIENTO:
  Aislamiento de material termoplástico HFFR a base de poliolefina del tipo TI 7 de la norma EN 50363- 7, aplicado por extrusión sobre el conductor.

  Son siempre cables unipolares.
• Tensión nominal:
  450/750 V
• Temperatura máxima del conductor en servicio permanente:
  70ºC
• Temperatura máxima en el conductor en caso de cortocircuito:
  160ºC
• Tensión ensayo:
  2,5 kV
• Color:
  Negro, marrón, gris, azul, rojo, blanco, amarillo-verde, verde
• Comportamiento en caso de incendio:
  La instalación de cables no propagadores de la llama, no propagadores del incendio con baja emisión de
  humos tóxicos y corrosivos, de baja opacidad es obligatoria para instalaciones en túneles y en locales
  con afluencia de público (referidos en la Subregla 010-010 (4) del Código Nacional de
  Electricidad(Utilización)) según RESOLUCIÓN MINISTERIAL Nº 175-2008-MEM/DM que modifica Código Nacional de Electricidad del Perú (Utilización).

  - No propagador de la llama: EN 60332-1-2; IEC 60332-1-2.
  - No propagador del incendio: EN 60332-3-24; IEC 60332-3-24.
  - Baja emisión de gases tóxicos: EN 50267-2-1; IEC 60754-1
  - Contenido de flúor ≤ 0,1 %. EN 60684-2; IEC 60684-2
  - Baja opacidad de humos:  EN 61034-2; IEC 61034-2
  - Bajo índice de acidez de los gases de combustión: EN 50267-2-2/3; IEC 60754-2
• Tipo de instalación:
  Fija
• Guía de utilización:
  Cuando se requieran características especiales de baja emisión de humos y gases corrosivos en caso de incendio. Especialmente diseñados para instalaciones en los locales con afluencia de público(cines, teatros, auditorios, estadios, pabellones deportivos, hipódromos, parques de atracciones y ferias, salas de fiesta, discotecas, salas de juegos de azar, templos, museos, salas de conferencias y congresos, bares, cafeterías, restaurantes,  establecimientos comerciales, centros comerciales, mercados, hospitales, colegios, locales institucionales, hoteles, bibliotecas, etc.) referidos en la Subregla 010- 10 (4), derivaciones individuales, cuando los cables se instalan en mazos, así como en los túneles.

  Para el cableado interno de equipos y mecanismos eléctricos en zonas de temperatura normal.Son adecuados para el montaje fijo protegido en, o sobre luminarias, interior de aparatos, aparamenta demando y control y cuadros eléctricos para tensiones de hasta 1000 V en corriente alterna (o hasta 750 V en corriente continua) con respecto a tierra.
• Instrucciones técnicas:

  RESOLUCIÓN MINISTERIAL Nº 175-2008-MEM/DM que modifica Código Nacional de Electricidad del Perú (Utilización).
• Conductor:
  Flexible
• Libre de halógenos:
  Sí
• Armado:
  No
