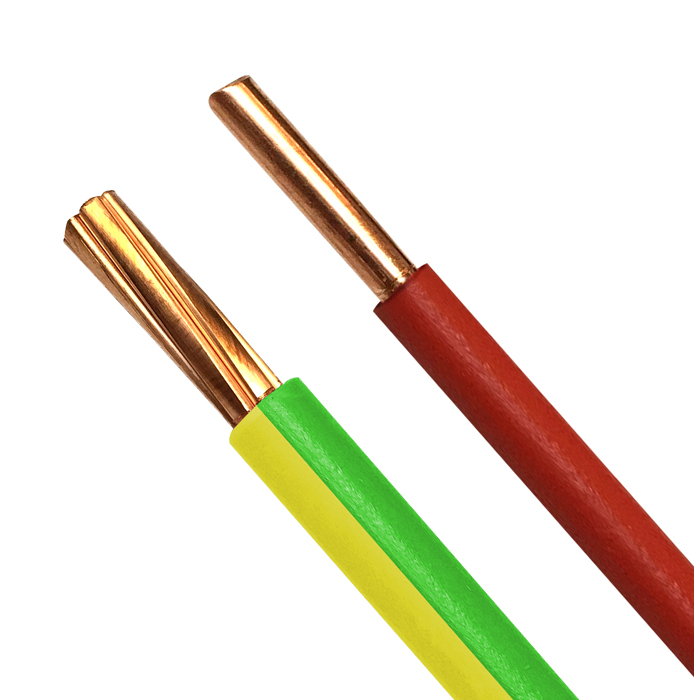

Barry H05V-U y H07V-U/ R

Normativa

EN 50525-2-31, IEC 60227-3
(Construcción y ensayos)

IEC 60332-1-2 (No propagador de la llama)

Directiva de Baja Tensión2014/35/UE

REGLAMENTO CPR nº 305/2011/UE
Reacción al fuego (Eca)

Cumplimiento RoHS

Características técnicas y prestaciones

  • Unipolar Propiedad del cable: Unipolar
  • Conductor de un alambre (clase 1) mm2 Propiedad del cable: Conductor de un alambre (clase 1) mm2
  • Conductor rígido cableado (clase 2) mm2 Propiedad del cable: Conductor rígido cableado (clase 2) mm2
  • Temperatura máx. servicio: 70ºC / 160ºC Propiedad del cable: Temperatura máx. servicio: 70ºC / 160ºC
  • 450 / 750 V C.A. Propiedad del cable: 450 / 750 V C.A.
  • Extra-deslizante Propiedad del cable: Extra-deslizante

Comportamiento en caso de incendio

  • Eca (reacción al fuego) Propiedad del cable: Eca (reacción al fuego)
  • No propagador de la llama Propiedad del cable: No propagador de la llama

Usos y aplicaciones

  • Cableado interno de cuadros o equipos Propiedad del cable: Cableado interno de cuadros o equipos
  • Residencial Propiedad del cable: Residencial
  • Uso industrial Propiedad del cable: Uso industrial

Presentación y embalajes

  • Rollo Propiedad del cable: Rollo


Características funcionales

  • Designación técnica:
    H07V-U (secciones nominales del conductor: 1,5/2,5/4 mm2)
    H07V-R (secciones nominales del conductor: de 6 a 240 mm2)
  • Descripción constructiva:
    UNE EN 50525-2-31, PE Nº 2/04 (SEC Chile), IEC 60227-3 (Construcción y ensayos)

    - CONDUCTOR:
    Conductor cobre electrolítico, recocido, rígido clase 1 (H05V-U y H07V-U) y clase 2 (H07V-R), según UNE EN 60228 / EN 60228 / IEC 60228.
    - AISLAMIENTO:
    Aislamiento de PVC tipo TI 1 según norma EN 50363-3.

    Son siempre unipolares.
  • Tensión nominal:
    450/750 V
  • Temperatura máxima del conductor en servicio permanente:
    70ºC
  • Temperatura máxima en el conductor en caso de cortocircuito:
    160ºC
  • Tensión ensayo:
    2,5 kV (H07V-U / R)
  • Color:
    --/ Color del aislamiento: azul, gris, negro, marrón, rojo, blanco y amarillo-verde (Otros colores bajo demanda)
  • Comportamiento en caso de incendio:
    - No propagador de la llama: UNE EN 60332-1-2/ EN 60332-1-2 / IEC 60332-1-2
  • Tipo de instalación:
    Fija
  • Guía de utilización:
    H07V-U/R en “instalaciones en conductos, situados sobre superficies o empotrados, o en sistemas cerrados análogos. Así mismo son “adecuados para el montaje fijo o protegido de luminarias, aparamenta de mando y control, para tensiones hasta 1000V en corriente alterna, (o hasta 750V en corriente continua) con respecto a tierra.” (EN 50565).
  • Instrucciones técnicas:
    .
  • Conductor:
    Rígido
  • Libre de halógenos:
    No
  • Armado:
    No
