Normativa
IEC 60502-1/ NTP IEC 60502-1 / NTP 370-255
(Construcción y ensayos)
IEC 60332-1-2
(No propagador de la llama)
Cumplimiento RoHS
Cumplimiento RoHS
Certificados
Características técnicas y prestaciones
-
Unipolar
-
Conductor de un alambre (clase 1) mm2
-
Conductor rígido cableado (clase 2) mm2
-
Temperatura máx. servicio: 90ºC / 250ºC
-
0,6/1 (1,2) kV C.A
Comportamiento en caso de incendio
-
No propagador de la llama
Usos y aplicaciones
-
Líneas de distribución y acometidas
-
Residencial
-
Uso industrial
-
Alumbrado exterior
-
Uso exterior
Presentación y embalajes
-
Bobina
Características funcionales
-
Designación técnica:

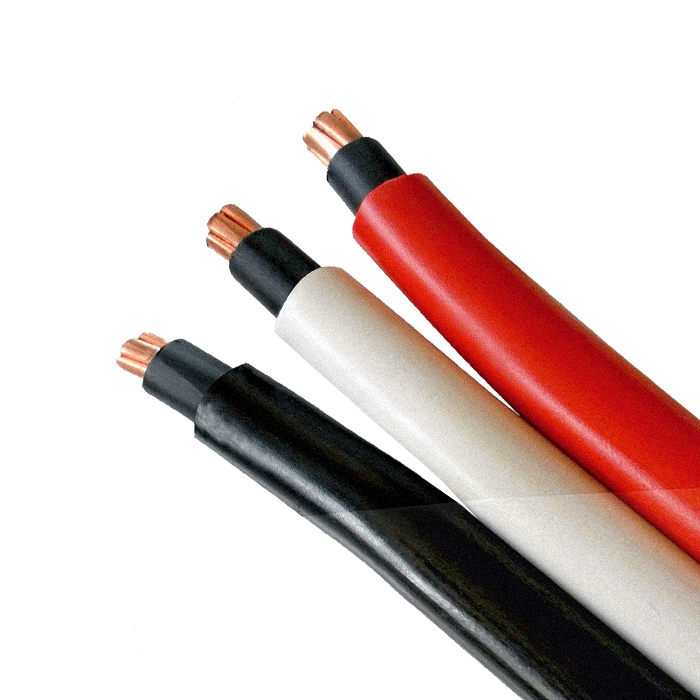

N2XY
-
Descripción constructiva:
IEC 60502-1 / NTP IEC 60502-1, NTP 370.255-1 (Construcción y ensayos)
- CONDUCTOR:
Conductor de cobre electrolítico, recocido, rígido clase 1 y 2 según UNE EN 60228 / IEC 60228.
- AISLAMIENTO:
Aislamiento de Polietileno Reticulado (XLPE) según IEC 60502-1.
- CUBIERTA:
Cubierta exterior de PVC tipo ST2 según IEC 60502-1.
- CINTA REUNIDORA:
Cinta reunidora (sólo para formaciones dúplex y triples). Cinta de poliéster aplicada en forma de hélice -
Tensión nominal:
0.6/1 kV
-
Temperatura máxima del conductor en servicio permanente:
90ºC
-
Temperatura máxima en el conductor en caso de cortocircuito:
250ºC
-
Tensión ensayo:
3,5 kV
-
Color:
rojo, negro o blanco.
-
Comportamiento en caso de incendio:
No propagador de la llama: UNE EN 60332-1-2; IEC 60332-1-2
-
Tipo de instalación:
Fija
-
Guía de utilización:
Los cables N2XY son aptos paras redes de distribución, instalaciones eléctricas industriales, residenciales, instalaciones fijas en ambientes interiores y exteriores.
Aptos para el transporte y distribución de energía eléctrica en instalaciones fijas, protegidas o no.
Adecuados para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. No aptos para instalaciones de alimentación de bombas sumergidas. -
Instrucciones técnicas:
.
-
Conductor:
Rígido
-
Libre de halógenos:
No
-
Armado:
No
