Normas
EN 50525-2-51
(CONSTRUÇÃO E ENSAIOS)
IEC 60332-1-2 (NO PROPAGADOR DA CHAMA)
DIRECTIVA BAIXA TENSÃO: 2014/35/UE
DIRECTIVA RoHS
Certificados de qualidade
Características tecnicas e desempenho
-
Multicondutor
-
Condutor flexível cableado (classe 5) mm2
-
Temperatura máx. serviço: 70ºC / 160ºC
-
300 / 500 V C.A.
-
Resistência ao óleo
-
Fácil descascado
Comportamento ao fogo
-
Não propagador da chama
Usos e aplicações
-
Cablagem interna de equipamentos e painéis
-
Comando e controle
-
Uso industrial
-
Uso móvel
Embalagens
-
Rolo
-
Bobina
DOWNLOADS:
Ficha técnicaCaracterísticas funcionais
-
Designação técnica:

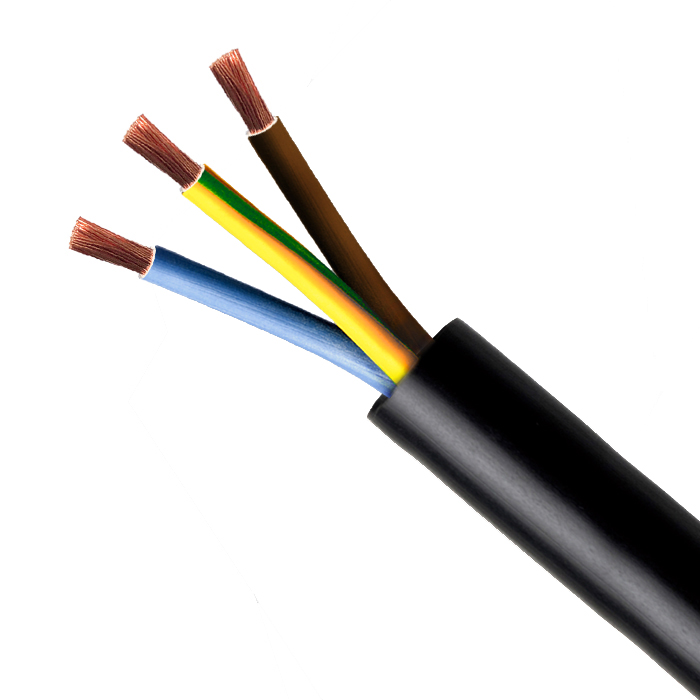

H05VV5-F
-
Descrição construtiva:
EN 50525-2-51
- CONDUTOR:
Condutor de cobre electrolítico recozido flexível classe 5(multifilar, circular) apto para usos móveis segundo a norma EN 60228 /IEC 60228.
- ISOLAÇÃO:
Isolação de Policloreto de vinilo (PVC) tipo TI2 segundo a norma EN 50363-3
- BAINHA:
Bainha de Policloreto de vinilo (PVC) com aditivo de acrilo-nitrilo tipo TM5 segundo norma En 50363-4-1.
Apto para usos móveis:A norma EN 50565 classifica-o como apto para usos móveis , extra-ligeiros, ligeiros e ordinários inclusivé expostos temporariamente á intempérie.
Apto para o uso em presença da água:Condição de uso AD2 (Probabilidade de gotas caindo verticalmente) segundo norma EN 50565.
Resistência da bainha ao óleo mineral:Permitida a sua instalação em presença de óleos minerais segundo norma EN 50363-4-1
Apresentam-se em formações multipolares de 2 a 5 fasesisoladas de secção 1 mm2. -
Tensão nominal:
300/500 V
-
Temperatura máx. do condutor em serviço permanente:
60°C
-
Temperatura máx. do condutor em curto-circuito (t=5 s máx):
150°C
-
Tensão de ensaio:
2000 V (5 min.)
-
Cor:
Preto
-
Comportamento em caso de incêndio:
Não propagador da chama: A composição do isolamento e bainha de PVC, assegura a não propagação da chama segundo o exigido nas normas: EN 60332-1-2 ; IEC 60332-1-2
-
Tipo de instalação:
Serviço móvel
-
Guía de uso:
H05VV5-F: utilização “ para a interligação de partes de máquinas usadas para a sua fabricação, incluídas máquinas e ferramentas.Sempre que o cabo não sofra esforços mecânicos durante o seu movimento, pode ser movido uma vez instalado, em especial para oreposicionamento, manutenção, ajuste e inspecção das máquinas. Os cabos são resistentes aos óleos minerais de uso geral mas nãoestão projectados para estar em imersão contínua em óleos. Previstos para o uso no interior de edificações.Deve evitar-se a contaminação por hidrocarbonetos ácidos e álcalis e os cabos devem proteger-se dos danos mecânicos.Recomenda-se a sua instalação em condutas quando não é necessário o seu movimento em uso".(EN 50565).
-
Instruções técnicas:
.
-
Condutor:
Flexível
-
Livre de halogéneos:
Não
-
Armado:
Não
